Wenn du 2 Solarmodule mit Wechselrichter verbinden willst, ist die wichtigste Entscheidung nicht der Stecker, sondern die Verschaltung: getrennte Eingänge, parallel oder in Reihe. Am einfachsten und meist am saubersten sind zwei separate Eingänge am Wechselrichter; bei nur einem Eingang ist parallel oft weniger riskant als in Reihe. Vor dem Einstecken müssen Spannung, Strom und MPPT-Bereich zusammenpassen, sonst startet der Wechselrichter schlecht, regelt falsch oder meldet einen Fehler.
Separate Eingänge am Wechselrichter nutzen
Hat dein Wechselrichter zwei DC-Eingänge oder zwei getrennte MPPTs, ist das in vielen kleinen PV-Setups die beste Lösung. Jedes Modul bekommt seinen eigenen Eingang, ohne Y-Adapter und ohne gemeinsamen Arbeitspunkt.
Jedes Modul einzeln anschließen
Bei zwei passenden Eingängen wird Modul 1 an Eingang 1 und Modul 2 an Eingang 2 angeschlossen. Plus gehört an den Plusanschluss, Minus an den Minusanschluss des jeweiligen Eingangs. Diese Variante ist besonders übersichtlich, weil du bei einer Fehlermeldung schneller erkennst, welches Modul oder welcher Eingang betroffen ist.
MPPT Bereich je Eingang prüfen
Prüfe jeden Eingang separat. Die MPP-Spannung des jeweiligen Moduls muss im MPPT-Arbeitsbereich des Wechselrichters liegen, außerdem dürfen Leerlaufspannung und Eingangsstrom die Grenzwerte des Eingangs nicht überschreiten.
- Modulwert suchen: MPP-Spannung, Leerlaufspannung und Kurzschlussstrom im Datenblatt des Moduls nachsehen.
- Wechselrichterwert suchen: MPPT-Bereich, maximale Eingangsspannung und maximalen Eingangsstrom pro Eingang prüfen.
- Nicht nur Stecker vergleichen: MC4-kompatibel heißt nicht automatisch elektrisch passend.
Besser bei Ost West Ausrichtung
Bei Ost West Ausrichtung sind getrennte Eingänge meistens klar im Vorteil. Die Module liefern zu unterschiedlichen Tageszeiten Leistung, und der Wechselrichter kann jeden Eingang passend regeln. An einem gemeinsamen Eingang müsste er dagegen einen Kompromiss finden.
2 Solarmodule parallel schalten
Bei der Parallelschaltung werden beide Plusleitungen zusammengeführt und beide Minusleitungen ebenfalls. Die Spannung bleibt ungefähr wie bei einem einzelnen Modul, der Strom addiert sich. Genau deshalb ist diese Variante bei kleinen Wechselrichtern mit nur einem Eingang häufig naheliegender als eine Reihenschaltung.
MC4 Y Adapter passend wählen
Für eine saubere Parallelschaltung brauchst du passende MC4-Y-Adapter: einen für Plus und einen für Minus. Achte nicht nur darauf, dass die Stecker mechanisch einrasten, sondern auch auf Nennstrom, Außeneignung und Kompatibilität der Steckverbinder.
Plus mit Plus verbinden
Die Plusleitung des ersten Moduls und die Plusleitung des zweiten Moduls werden über den Plus-Y-Adapter zusammengeführt. Die einzelne Ausgangsleitung des Adapters geht anschließend an den positiven DC-Eingang des Wechselrichters.
Diese Verbindung ist vor allem dann sinnvoll, wenn beide Module ähnliche Spannungswerte haben. Bei stark unterschiedlichen Modulen arbeitet der gemeinsame Eingang oft weniger sauber, weil beide Module denselben Arbeitspunkt teilen müssen.
Minus mit Minus verbinden
Auf der Minusseite passiert dasselbe: Beide Minusleitungen werden mit dem Minus-Y-Adapter verbunden, dessen Ausgang an den negativen DC-Eingang des Wechselrichters geht. Erst wenn Plus- und Minusseite korrekt zusammengeführt sind, ist die Parallelschaltung vollständig.
- Vor dem Einstecken: Polung an Modul, Adapter und Wechselrichter kontrollieren.
- Nach dem Einstecken: Verriegelung prüfen und nicht an den Kabeln ziehen.
- Bei Außenmontage: Stecker trocken, sauber und spannungsfrei verlegen.

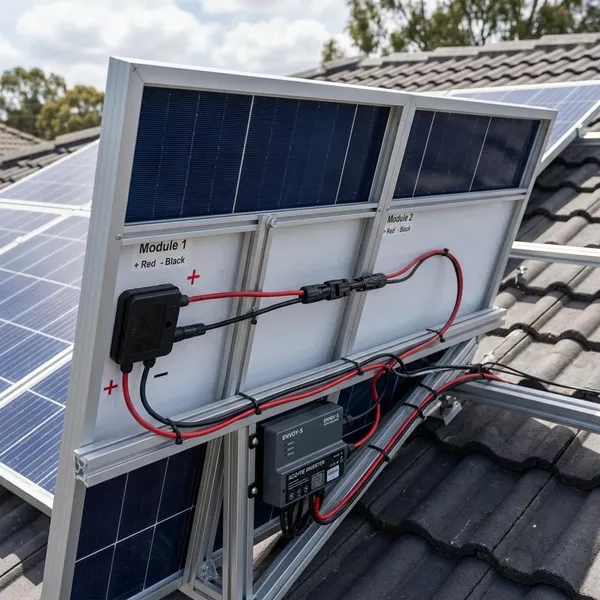

2 Solarmodule in Reihe schalten
Eine Reihenschaltung ist technisch möglich, aber bei kleinen Wechselrichtern oft die heikelste Anschlussart. Dabei addiert sich die Spannung beider Module, während der Strom ungefähr auf dem Niveau eines Moduls bleibt.
Das kann sinnvoll sein, wenn der Wechselrichter eine höhere Eingangsspannung braucht. Bei vielen Mikro- oder Balkonkraftwerk-Wechselrichtern ist die zulässige Eingangsspannung aber begrenzt. Dann kann eine Reihenschaltung schon mit zwei Standardmodulen zu knapp oder unzulässig werden.
Plus eines Moduls mit Minus des anderen verbinden
Für die Reihenschaltung wird der Pluspol eines Moduls mit dem Minuspol des anderen Moduls verbunden. Übrig bleiben ein freier Pluspol und ein freier Minuspol; diese beiden Leitungen gehen zum Wechselrichter.
Gesamtspannung berechnen
Rechne bei zwei Modulen in Reihe immer mit zwei Werten: Die MPP-Spannungen zeigen, ob der normale Arbeitspunkt im MPPT-Bereich liegt. Die Leerlaufspannungen zeigen, ob die maximale Eingangsspannung des Wechselrichters eingehalten wird.
- MPP-Spannung: MPP-Spannung Modul 1 + MPP-Spannung Modul 2.
- Leerlaufspannung: Leerlaufspannung Modul 1 + Leerlaufspannung Modul 2.
- Abgleich: MPP-Summe mit MPPT-Bereich, Leerlauf-Summe mit maximaler Eingangsspannung vergleichen.
Leerlaufspannung bei Kälte berücksichtigen
Die Leerlaufspannung steigt bei niedrigen Temperaturen. Deshalb reicht es nicht, nur den Datenblattwert bei Standardbedingungen zu addieren und ohne Reserve zu planen.
Gerade bei einer Anlage, die ganzjährig draußen bleibt, ist dieser Punkt wichtiger als bei einem nur testweise im Sommer aufgebauten Modul. Wenn die berechnete Leerlaufspannung schon nahe am Grenzwert des Wechselrichters liegt, solltest du die Reihenschaltung nicht knapp ausreizen.
MPP Bereich des Wechselrichters prüfen
Der MPPT-Bereich muss zur addierten MPP-Spannung passen. Liegt die Spannung darunter, startet der Wechselrichter möglicherweise spät oder gar nicht. Liegt sie darüber, kann er nicht sauber regeln oder meldet einen Fehler.

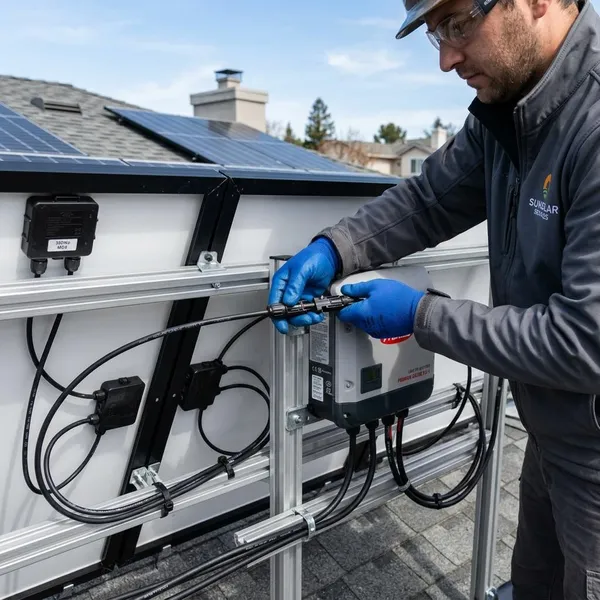

2 Solarmodule sicher anschließen
Der sichere Anschluss beginnt vor dem ersten Stecker. Erst Daten prüfen, dann Anschlussart festlegen, dann verkabeln und erst danach den Wechselrichter in Betrieb nehmen. Diese Reihenfolge verhindert viele typische Anfängerfehler.
Wichtig ist auch: Solarmodule können bei Licht bereits Spannung liefern. Arbeite deshalb nicht hektisch, halte dich an die Herstellerangaben und lass unklare oder beschädigte Komponenten fachlich prüfen.
Datenblätter vergleichen
Lege die Daten von Modulen und Wechselrichter nebeneinander. Entscheidend sind MPP-Spannung, Leerlaufspannung, Kurzschlussstrom, maximaler Eingangsstrom, maximale Eingangsspannung und MPPT-Bereich.
Bei zwei identischen Modulen ist der Vergleich einfacher. Bei unterschiedlichen Modulen solltest du besonders vorsichtig sein: An getrennten Eingängen kann das oft funktionieren, an einem gemeinsamen Eingang sind ähnliche elektrische Werte deutlich wichtiger.
Anschlussart festlegen
Wähle die Anschlussart nach den Grenzwerten, nicht nach dem einfachsten Kabelweg. Als grobe Orientierung hilft diese Reihenfolge:
- Zwei getrennte Eingänge vorhanden: meist die sauberste Lösung, besonders bei unterschiedlicher Ausrichtung.
- Nur ein Eingang vorhanden: parallel oft praktikabel, wenn der addierte Strom zulässig bleibt.
- Reihe geplant: nur mit sicher passender Spannung inklusive Kältereserve.
Polung kontrollieren
Vor jeder Verbindung sollten Plus und Minus eindeutig kontrolliert werden. Das gilt am Modul, am Adapter und am Wechselrichter. Besonders bei Verlängerungskabeln oder Y-Adaptern kann man sich schneller vertun, als es auf den ersten Blick wirkt.
Steckverbindungen sauber einrasten
Stecker müssen vollständig einrasten, trocken und sauber sein. Eine halb sitzende Verbindung kann Übergangswiderstände, Wärmeentwicklung und spätere Ausfälle verursachen.
Achte außerdem darauf, dass keine Zugspannung auf den Steckern liegt. Kabel sollten so geführt werden, dass Wind, Eigengewicht oder Bewegungen nicht dauerhaft an der Verbindung ziehen.
Wechselrichter erst danach einschalten
Verbinde zuerst die DC-Seite sauber und vollständig. Danach wird der Wechselrichter entsprechend der Herstellerangaben mit der Netzseite verbunden oder eingeschaltet. So erkennst du Fehler geordneter und vermeidest unnötige Fehlstarts.
Betrieb und Fehlermeldungen prüfen
Nach der Inbetriebnahme solltest du kontrollieren, ob der Wechselrichter startet, Leistung anzeigt und keine Warnmeldung ausgibt. LEDs, Display oder App liefern meist die ersten Hinweise.
- Keine Leistung: Polung, Steckverbindungen und Eingang prüfen.
- Überspannung: Reihenschaltung und Leerlaufspannung erneut berechnen.
- Zu hoher Strom: Parallelschaltung und Eingangsstrom abgleichen.
- Unruhiger Betrieb: Verschattung, unterschiedliche Module oder falschen MPPT-Bereich prüfen.
Fazit
Die beste Lösung ist meistens die, bei der die elektrischen Werte am entspanntesten passen: zwei getrennte Eingänge, wenn der Wechselrichter sie bietet, parallel bei einem einzelnen passenden Eingang und Reihe nur mit sauber berechneter Spannungsreserve. Wenn du zwischen zwei Varianten schwankst, prüfe zuerst die Leerlaufspannung bei Reihenschaltung und den addierten Strom bei Parallelschaltung. Bleibt dabei ein Wert knapp oder unklar, ist nicht der schnellste Anschluss der richtige, sondern die vorsichtigere Verschaltung.
