Wenn du 2 Solarmodule an einem Wechselrichter anschließen willst, ist nicht die Wattzahl der erste Prüfpunkt, sondern Spannung, Strom und MPPT-Bereich. Am sichersten ist meist ein Wechselrichter mit zwei getrennten Eingängen; parallel kann funktionieren, Reihe ist bei vielen Mikro-Wechselrichtern schnell kritisch. Entscheidend ist: Erst die Datenblätter vergleichen, dann die Anschlussart wählen.
Zwei Solarmodule parallel anschließen
Eine Parallelschaltung ist vor allem dann interessant, wenn der Wechselrichter nur einen DC-Eingang hat oder zwei sehr ähnliche Module gemeinsam an einem Eingang laufen sollen. Die Spannung bleibt dabei ungefähr wie bei einem einzelnen Modul, der Strom addiert sich. Genau dieser höhere Strom ist der Punkt, an dem viele Planungen scheitern.
Spannung bleibt gleich
Bei der Parallelschaltung wird Plus mit Plus und Minus mit Minus verbunden. Hat ein Modul zum Beispiel eine Arbeitsspannung von etwa 38 Volt, liegt auch die Kombination aus zwei parallelen Modulen ungefähr in diesem Spannungsbereich. Das kann hilfreich sein, wenn der Wechselrichter keine höhere Stringspannung verträgt.
Strom addiert sich
Der Strom ist bei parallel geschalteten Modulen der kritische Wert: Zwei Module mit je 10 Ampere Imp können gemeinsam rund 20 Ampere liefern. Wenn der Eingang des Wechselrichters nur 13 oder 14 Ampere zulässt, ist diese Kombination nicht passend, auch wenn die Spannung gut aussieht.
- Imp addieren: Das ist der Strom im normalen Betrieb am Leistungspunkt.
- Isc addieren: Der Kurzschlussstrom liegt höher und ist für Herstellergrenzen wichtig.
- Grenze pro Eingang prüfen: Nicht die Gesamtleistung des Wechselrichters, sondern der jeweilige DC-Eingang zählt.
MC4 Y Adapter verbinden die Module
MC4-Y-Adapter führen zwei Plusleitungen zu einem Plusausgang und zwei Minusleitungen zu einem Minusausgang zusammen. Sie machen die Parallelschaltung einfach, lösen aber kein elektrisches Problem: Wenn der Wechselrichter den addierten Strom nicht verträgt, hilft auch der beste Adapter nicht.
Eingangsstrom des Wechselrichters prüfen
Im Datenblatt des Wechselrichters stehen meist Angaben wie „max. Eingangsstrom“, „max. input current“ oder „max. Kurzschlussstrom“. Diese Werte vergleichst du mit den addierten Stromwerten beider Module. Liegt die Summe darüber, ist parallel an diesem Eingang keine gute Idee.

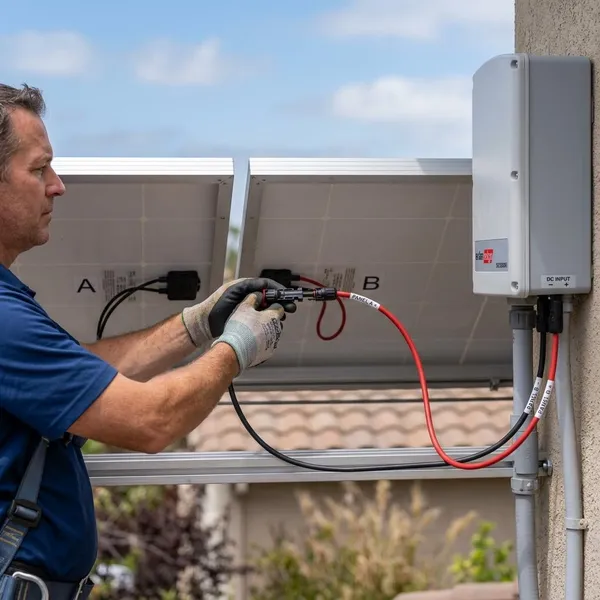

Zwei Solarmodule in Reihe anschließen
Bei der Reihenschaltung wird der Pluspol des ersten Moduls mit dem Minuspol des zweiten verbunden. Die freien Enden gehen zum Wechselrichter. Dadurch steigt die Spannung deutlich, während der Strom ungefähr auf dem Niveau eines einzelnen Moduls bleibt.
Spannung addiert sich
Zwei gleiche Module mit je 45 Volt Leerlaufspannung ergeben in Reihe bereits etwa 90 Volt Leerlaufspannung. Dieser Wert muss unter der maximal zulässigen DC-Eingangsspannung des Wechselrichters bleiben. Bei kleinen Geräten ist diese Grenze oft schneller erreicht, als die Modul-Wattzahl vermuten lässt.
Strom bleibt gleich
Der Strom addiert sich in Reihe nicht. Wenn ein Modul etwa 10 Ampere Arbeitsstrom liefert, fließen im String ebenfalls ungefähr 10 Ampere. Das entlastet zwar die Stromseite, macht die Reihenschaltung aber nicht automatisch passend.
Der Nachteil zeigt sich bei Schatten oder unterschiedlicher Ausrichtung. Wird ein Modul schwächer, zieht es den gemeinsamen String stärker mit herunter. Für ein Ost-West-Setup am Balkon sind zwei getrennte MPPT-Eingänge daher oft sinnvoller als eine Reihenschaltung an einem Eingang.
Kälte erhöht die Spannung zusätzlich
Solarmodule liefern bei niedrigen Temperaturen eine höhere Leerlaufspannung. Für die Planung zählt deshalb nicht nur die Voc aus dem Datenblatt bei Standardbedingungen, sondern auch die mögliche Spannung an kalten, klaren Tagen.
- Ganzjähriger Betrieb: Reihenschaltung nur mit ausreichender Spannungsreserve planen.
- Winterstandort mit Frost: Temperaturkoeffizient und minimale Standorttemperatur berücksichtigen.
- Unklare Datenlage: Keine Reihenschaltung ausprobieren, nur weil die Stecker mechanisch passen.
Mikro Wechselrichter oft ungeeignet
Viele Mikro-Wechselrichter erwarten ein Modul pro Eingang oder zwei Module an getrennten Eingängen. Zwei Module in Reihe an einem Eingang können die zulässige Spannung überschreiten oder außerhalb des MPPT-Fensters liegen. Dass ein Gerät kurz startet, ist kein Nachweis für eine korrekte Auslegung.

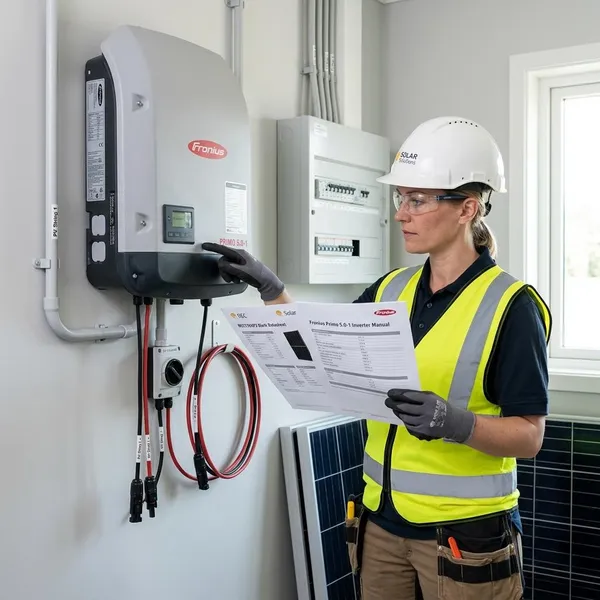

Datenblattwerte vor dem Anschluss prüfen
Vor dem Anschluss brauchst du nur wenige Werte, aber diese müssen wirklich zusammenpassen. Die Modulleistung in Watt hilft kaum weiter, wenn Spannung oder Strom außerhalb der Wechselrichtergrenzen liegen. Am schnellsten wird es klar, wenn du Modulwerte und Wechselrichterwerte direkt nebeneinander notierst.
| Wert | Wofür er wichtig ist | Besonders kritisch bei |
|---|---|---|
| Voc | maximale Leerlaufspannung | Reihenschaltung und Kälte |
| Vmp | Arbeitsspannung im Betrieb | MPPT-Bereich |
| Isc | Kurzschlussstrom | Parallelschaltung |
| Imp | Betriebsstrom am Leistungspunkt | maximaler Eingangsstrom |
Voc des Solarmoduls
Voc ist die Leerlaufspannung des Moduls. Bei zwei Modulen in Reihe addierst du die Voc-Werte und planst zusätzlich Reserve für kalte Temperaturen ein. Bei parallel geschalteten Modulen addiert sich die Spannung nicht, trotzdem muss die einzelne Voc zum Wechselrichter passen.
Vmp des Solarmoduls
Vmp beschreibt die Spannung, bei der das Modul im normalen Betrieb seine Leistung abgibt. Dieser Wert muss zur Arbeitszone des Wechselrichters passen. In Reihe addieren sich die Vmp-Werte, parallel bleibt die Vmp ungefähr auf dem Niveau eines Moduls.
Isc und Imp des Solarmoduls
Isc und Imp sind die Stromwerte des Moduls. Für die Parallelschaltung werden sie addiert, für die Reihenschaltung bleiben sie ungefähr beim Wert eines einzelnen Moduls. Wenn du zwei unterschiedliche Module verwendest, wird die Einschätzung schwieriger, weil Kennlinien und Stromwerte nicht sauber zusammenfallen.
- Imp: Vergleichswert für den normalen Betrieb.
- Isc: höherer Stromwert, oft relevant für die zulässige Eingangsbelastung.
- Unterschiedliche Module: nur verwenden, wenn die Werte wirklich zueinander und zum Wechselrichter passen.
Maximaler DC Eingang des Wechselrichters
Der maximale DC-Eingang ist eine harte Grenze. Wird sie überschritten, kann der Wechselrichter abschalten oder beschädigt werden. Für zwei Module in Reihe ist dieser Wert deshalb der erste Sicherheitscheck.
MPPT Spannungsbereich des Wechselrichters
Der MPPT-Spannungsbereich ist nicht dasselbe wie die maximale Eingangsspannung. Die maximale Spannung ist die Sicherheitsgrenze, der MPPT-Bereich ist das Fenster für sauberen Betrieb. Deine resultierende Vmp sollte in diesem Fenster liegen.

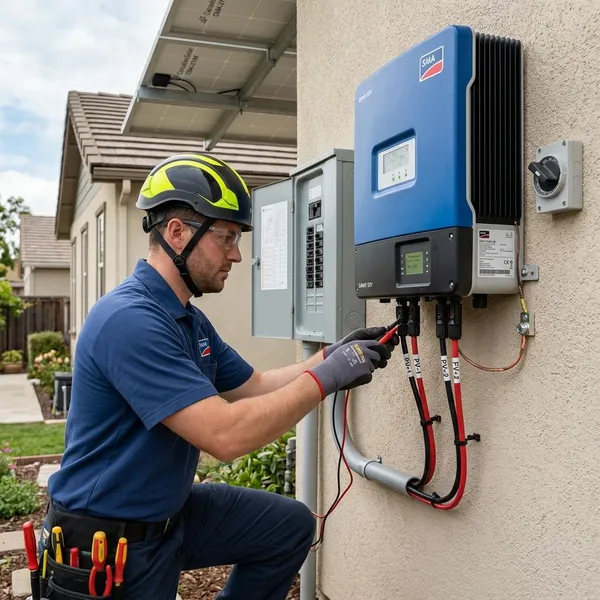

2 Solarmodule sicher anschließen
Der sichere Ablauf ist einfach: erst rechnen, dann stecken, zuletzt ans Netz. Das klingt etwas trocken, verhindert aber die typischen Fehler bei kleinen PV-Anlagen: falsche Polarität, zu hoher Strom bei parallel geschalteten Modulen oder zu hohe Spannung bei Reihenschaltung.
Datenblätter vergleichen
Notiere für jedes Modul Voc, Vmp, Isc und Imp. Daneben schreibst du die maximale DC-Spannung, den maximalen Eingangsstrom, den maximal zulässigen Kurzschlussstrom und den MPPT-Bereich des Wechselrichters. Erst wenn diese Werte zur geplanten Verschaltung passen, lohnt sich der nächste Schritt.
Anschlussart festlegen
- Zwei passende Eingänge vorhanden: Module getrennt anschließen, besonders bei Schatten oder unterschiedlicher Ausrichtung.
- Nur ein Eingang vorhanden: Parallelschaltung prüfen, wenn Stromgrenzen und Modulwerte passen.
- Reihenschaltung geplant: Nur wählen, wenn Spannung, MPPT-Bereich und Kältereserve eindeutig passen.
Polarität prüfen
Vor dem Zusammenstecken müssen Plus und Minus eindeutig zugeordnet sein. Verlass dich nicht nur auf Kabelfarben, besonders wenn Verlängerungen, Adapter oder gemischte Komponenten im Spiel sind. Ein kurzer Check mit einem geeigneten Messgerät ist deutlich günstiger als ein verpolter Anschluss.
Module verbinden
Steckverbindungen sollten trocken, sauber und vollständig eingerastet sein. Kabel dürfen nicht unter Zug stehen, nicht gequetscht werden und keine engen Knicke bilden. Bei der Parallelschaltung gehen beide Module in die Y-Adapter, bei getrennten Eingängen direkt zum Wechselrichter, bei Reihe wird zuerst die Brücke zwischen den Modulen hergestellt.
- Vorher auslegen: Kabellängen und Leitungsweg prüfen.
- Stecker einrasten lassen: nicht halb gesteckt betreiben.
- Nachkontrolle machen: jede Verbindung einmal sichtbar und händisch prüfen.
Netzverbindung zuletzt herstellen
Die AC-Seite sollte erst angeschlossen werden, wenn die DC-Seite fertig und kontrolliert ist. Viele Wechselrichter starten automatisch, sobald Modul- und Netzseite anliegen. Danach lohnt sich ein Blick in App oder Monitoring: Werden beide Module erkannt, passen die Spannungswerte und gibt es Warnmeldungen?
Fazit
Für die meisten kleinen Anlagen ist die sauberste Lösung ein Wechselrichter mit zwei passenden Eingängen. Parallel ist eine brauchbare Alternative, wenn der addierte Strom innerhalb der Vorgaben bleibt; Reihe sollte bei Mikro-Wechselrichtern nur mit klarer Herstellerfreigabe und ausreichender Spannungsreserve genutzt werden. Wer zuerst Voc, Vmp, Isc, Imp und die Wechselrichtergrenzen abgleicht, entscheidet nicht nach Bauchgefühl, sondern vermeidet genau die Fehler, die später zu Abschaltungen, schlechtem Ertrag oder unnötigem Risiko führen.
