Vier Solarmodule können an einem Wechselrichter funktionieren, wenn Eingänge, MPPTs, Spannung und Strom wirklich zusammenpassen. Der erste Blick sollte deshalb nicht auf die Wattpeak-Summe gehen, sondern auf die DC-Grenzwerte des Wechselrichters und auf die Frage, ob die Module gleich oder unterschiedlich Sonne bekommen. Wer 4 Solarmodule an einen Wechselrichter anschließen möchte, sollte die Verschaltung vor dem Kauf festlegen, nicht erst beim Stecken der Kabel.
Welche Anschlusslösungen möglich sind
Für vier Module gibt es nicht die eine richtige Lösung. Ein Süddach ohne Schatten braucht oft eine andere Verschaltung als ein Balkon, auf dem morgens ein Geländer Schatten wirft und nachmittags nur zwei Module volle Sonne bekommen.
| Anschlusslösung | Passt besonders bei | Wichtigster Prüfpunkt |
|---|---|---|
| Vier einzelne Eingänge | unterschiedlicher Ausrichtung oder leichtem Schatten | Eingangsdaten pro Kanal |
| Je zwei Module pro Eingang | Erweiterung eines vorhandenen 2-Eingang-Geräts | Reihe oder parallel richtig berechnen |
| Zwei Strings an zwei MPPTs | Ost-West oder zwei klare Modulgruppen | MPPT-Bereich und Leerlaufspannung |
| Zwei Wechselrichter | bestehender Anlage plus Erweiterung | Einspeisegrenze und elektrische Einbindung |
Reihe oder parallel richtig wählen
Die Verschaltung entscheidet, welche Werte am Wechselrichter ankommen. In Reihe steigt die Spannung, parallel steigt der Strom. Beides kann richtig sein, aber beides kann auch genau der Grund sein, warum ein Wechselrichter nicht startet, begrenzt oder außerhalb seiner zulässigen Werte betrieben würde.
Für die Entscheidung reicht keine Faustregel wie „mehr Module bringen mehr Ertrag“. Entscheidend ist, ob die resultierende Spannung im MPPT-Arbeitsbereich liegt und ob der Strom pro Eingang erlaubt ist. Dazu kommt die Alltagssituation: Vier gleich ausgerichtete Module auf einem Carport sind einfacher zu verschalten als vier Module mit zwei Himmelsrichtungen und wechselndem Schatten.
Reihe erhöht die Spannung
Bei der Reihenschaltung wird Plus mit Minus des nächsten Moduls verbunden. Die Spannung addiert sich, der Strom bleibt ungefähr auf dem Niveau eines einzelnen Moduls. Das hilft, wenn der Wechselrichter eine höhere Start- oder Arbeitsspannung braucht.
Der Haken: Ein verschattetes oder schwächeres Modul kann den ganzen String ausbremsen. Außerdem muss die maximale DC-Spannung auch bei niedrigen Temperaturen sicher eingehalten werden. Wer hier nur mit Sommerwerten rechnet, plant zu knapp.
Parallel erhöht den Strom
Parallel bedeutet: Plus zu Plus, Minus zu Minus. Die Spannung bleibt ungefähr wie bei einem Modul, der Strom addiert sich. Das kann bei niedriger Eingangsspannung oder bei leichten Unterschieden zwischen den Modulen sinnvoll sein.
- Vor dem Stecken prüfen: maximaler Eingangsstrom des Wechselrichters.
- Y-Stecker nicht blind nutzen: Strombelastbarkeit und Steckertyp müssen passen.
- Keine wilden Mischungen: unterschiedliche Module nur mit sehr ähnlichen Werten zusammenlegen.
2S2P kombiniert beide Werte
2S2P heißt: Zwei Module werden in Reihe verbunden, zwei solche Reihen werden anschließend parallel geschaltet. Damit steigen Spannung und Strom gegenüber einem einzelnen Modul. Das kann technisch passen, ist bei kleinen Anlagen aber nur dann empfehlenswert, wenn der Wechselrichter ausdrücklich in diesem Bereich arbeiten darf.
Für eine saubere 2S2P-Auslegung müssen beide Reihen sehr ähnlich sein. Unterschiedliche Kabellängen, abweichende Module oder eine Reihe mit Schatten machen die Lösung schnell unattraktiv. Wenn zwei getrennte MPPTs verfügbar sind, ist das für viele 4-Modul-Aufbauten die verständlichere und fehlertolerantere Variante.

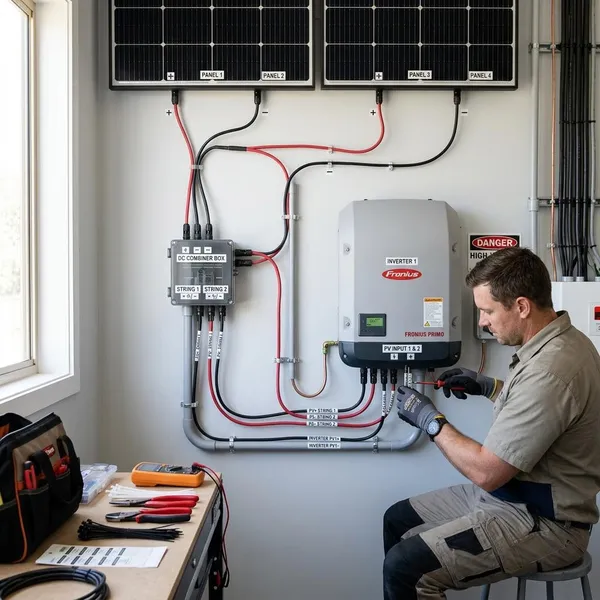

4 Solarmodule sicher anschließen
Der sichere Anschluss beginnt nicht mit dem letzten Handgriff am Stecker, sondern mit einer nüchternen Vorprüfung. Wer erst nach der Montage merkt, dass der Eingangsstrom zu hoch ist oder die Leerlaufspannung zu knapp kalkuliert wurde, hat unnötig Arbeit und im schlechtesten Fall ein Sicherheitsproblem.
Bestandsaufnahme machen
Lege vor dem Kauf oder Umbau die Datenblätter von Modul und Wechselrichter nebeneinander. Relevant sind vor allem Leerlaufspannung, Spannung im Arbeitspunkt, Strom im Arbeitspunkt, Kurzschlussstrom, MPPT-Bereich, maximale DC-Spannung und maximaler Eingangsstrom pro Eingang.
- Alle Module identisch? Dann ist die Planung deutlich einfacher.
- Zwei alte und zwei neue Module? Elektrische Werte besonders genau vergleichen.
- Ost-West geplant? Getrennte MPPTs sind meist sinnvoller als eine gemeinsame Regelung.
- Balkon mit Schatten? Nicht nur Mittagssonne bewerten, sondern den Tagesverlauf.
Anschlussart festlegen
Die Anschlussart sollte zu den schlechtesten realistischen Bedingungen passen, nicht nur zum Idealwert bei Sonne. Bei vier Modulen auf einem freien Süddach kann eine andere Lösung sinnvoll sein als bei vier Modulen, von denen zwei nur morgens und zwei erst nachmittags gut laufen.
Module sicher montieren
Vier Module bedeuten mehr Fläche, mehr Gewicht und mehr Windangriffsfläche als ein kleines Set mit zwei Modulen. Halterungen, Klemmen und Untergrund müssen zur Montageart passen, besonders am Balkon, an der Fassade oder auf einem leicht zugänglichen Garagendach.
Achte außerdem auf spannungsfreie Befestigung und ausreichende Hinterlüftung. Zu eng montierte Module werden wärmer und liefern weniger Leistung; schlecht geklemmte Module können auf Dauer mechanisch leiden.
DC Seite korrekt verbinden
Auf der DC-Seite sollten nur passende, wetterfeste und für die Stromstärke geeignete Verbinder verwendet werden. Besonders bei Parallelverbindungen sind Adapter nicht nur ein Zubehörteil, sondern Teil der elektrischen Auslegung.
- Kabel befestigen: keine losen Schlaufen im Wind hängen lassen.
- Scheuerstellen vermeiden: Kanten und bewegliche Teile entschärfen.
- Steckertypen sauber halten: keine fragwürdigen Mischverbindungen erzwingen.
Polung kontrollieren
Vor dem Anschluss an den Wechselrichter sollte klar sein, welche Leitung Plus und welche Minus führt. Gerade bei zwei Strings, Y-Verbindern oder verlängerten Leitungen sieht am Ende vieles gleich aus.
Funktionstest durchführen
Nach dem Anschluss reicht es nicht, nur auf eine grüne LED zu schauen. Kontrolliere, ob der Wechselrichter alle Eingänge erkennt und ob die angezeigte Leistung zum Wetter, zur Uhrzeit und zur Ausrichtung passt.
Bei Ost-West-Anlagen darf ein Eingang morgens stärker sein und der andere nachmittags. Wenn aber ein Eingang dauerhaft auffällig schwach bleibt, lohnt sich die Fehlersuche bei Polung, Steckverbindung, Schatten oder der gewählten Verschaltung.
Beobachte die Anlage einige Tage lang bei unterschiedlichem Licht. So erkennt man eher, ob die 4-Modul-Lösung im Alltag wirklich besser arbeitet oder nur auf dem Papier gut aussah.
Fazit
Vier Module an einem Wechselrichter sind eine gute Idee, wenn die Anlage bewusst ausgelegt wird: Eingänge und MPPTs zuerst prüfen, dann Reihe oder parallel wählen und erst danach kaufen oder montieren. Für einfache, gleich ausgerichtete Flächen kann eine kompakte Lösung reichen; bei Ost-West, Schatten oder Erweiterungen sind getrennte Eingänge oft den kleinen Aufpreis wert. Wenn Spannung, Strom oder rechtliche Einordnung unklar bleiben, ist nicht der schnellste Adapter die beste Lösung, sondern eine sauber passende Wechselrichter-Konfiguration.
