Vier Module an einen Speicher anzuschließen kann sinnvoll sein, wenn Speicher, MPPT-Eingänge und Wechselrichter dafür ausgelegt sind. Der wichtigste Punkt ist nicht die Modulleistung auf dem Papier, sondern ob Spannung, Strom und Anschlussart zu den Grenzwerten des Systems passen. Wer 4 Solarmodule an Speicher anschließen möchte, sollte deshalb zuerst die Datenblätter prüfen und erst danach Kabel oder Y-Adapter kaufen.
So arbeiten Module, Speicher und Wechselrichter zusammen
Ein Balkonkraftwerk mit Speicher besteht nicht nur aus Modulen und Akku. Die Module liefern Gleichstrom, der MPPT sucht den passenden Arbeitspunkt, der Speicher lädt Überschüsse und der Wechselrichter macht daraus nutzbaren Wechselstrom für das Hausnetz.
Module erzeugen Gleichstrom
Solarmodule liefern Gleichstrom, sobald Licht auf die Zellen fällt. Die angegebene Watt-Peak-Leistung ist dabei nur ein Laborwert; im Alltag zählen Ausrichtung, Temperatur, Verschattung und Tageszeit deutlich stärker.
MPPT regelt den Ertrag
Der MPPT versucht, aus einem Modul oder Modulstrang den besten Arbeitspunkt herauszuholen. Das funktioniert besonders gut, wenn die Module an einem Eingang ähnlich bestrahlt werden.
- Gleiche Richtung: meist gut gemeinsam an einem Eingang.
- Ost und West: besser getrennt, wenn zwei MPPT-Eingänge vorhanden sind.
- Teilweise Schatten: möglichst nicht mit einem freien Modul in denselben Strang zwingen.
Speicher nimmt Überschuss auf
Der Speicher lädt Energie, die gerade nicht direkt im Haushalt verbraucht wird. Bei vier Modulen wird er an mittelguten Tagen oft früher voll als mit zwei Modulen, besonders wenn tagsüber wenig Verbrauch anliegt.
Das lohnt sich eher bei Haushalten mit Abendverbrauch, etwa Licht, Router, Fernseher oder kleiner Küche. Wer tagsüber schon viel Strom direkt verbraucht, braucht den Speicher weniger als Puffer, profitiert aber trotzdem von einer breiteren Erzeugung über den Tag.
Wechselrichter speist Strom ein
Der Wechselrichter begrenzt, wie viel Leistung tatsächlich als Wechselstrom ins Hausnetz geht. Mehr Module bedeuten daher nicht automatisch mehr maximale Einspeisung, sondern häufiger eine stabile Leistung nahe der Grenze des Wechselrichters.
Systemgrenzen begrenzen die Leistung
Jeder Speicher und jeder Eingang hat feste Grenzwerte. Kritisch sind vor allem maximale Eingangsspannung, maximaler Eingangsstrom und der MPPT-Spannungsbereich.
Ein einfacher Check vor dem Kauf: Wenn Sie zwei Module parallel planen, schauen Sie zuerst auf den Eingangsstrom. Wenn Sie Module in Reihe planen, prüfen Sie zuerst die Spannung, inklusive Leerlaufspannung bei Kälte. Ist einer dieser Werte zu nah an der Grenze, ist die Verschaltung keine gute Idee.
Anschlussarten für 4 PV Module
Vier PV-Module können unterschiedlich angebunden werden. Die passende Variante hängt davon ab, wie viele PV-Eingänge der Speicher hat, ob diese Eingänge eigene MPPTs besitzen und welche Verschaltung der Hersteller erlaubt.
| Setup | Passt oft bei | Worauf besonders achten? |
|---|---|---|
| 2 Module pro MPPT | Speicher mit 2 Eingängen | addierter Strom bei Parallelschaltung |
| 4 Module einzeln | Systemen mit 4 PV-Eingängen | korrekte Eingangszuteilung |
| 2 am Speicher, 2 am Wechselrichter | dokumentierten Komplettsystemen | Herstellerfreigabe und Regelung |
| gemischte Lösung | Sonderfällen | keine improvisierte Verschaltung |
Technische Daten vor dem Anschluss prüfen
Die technische Prüfung entscheidet, ob vier Module wirklich zum Speicher passen. Am sinnvollsten ist eine kleine Notiz mit den Grenzwerten des Speichers und den Modulwerten daneben. So sehen Sie schnell, ob Spannung oder Strom zum Engpass werden.
Priorität hat dabei nicht die Wattzahl. Wichtiger sind die Werte, die den Eingang belasten: Leerlaufspannung, Kurzschlussstrom, Arbeitsbereich des MPPT und die maximal zulässigen Eingangswerte.
Maximale Eingangsspannung
Die maximale Eingangsspannung darf nicht überschritten werden. Besonders bei Reihenschaltung addieren sich die Spannungen der Module, und bei Kälte steigt die Leerlaufspannung zusätzlich an.
Maximaler Eingangsstrom
Der maximale Eingangsstrom wird vor allem bei Parallelschaltung wichtig. Zwei parallel verbundene Module behalten ungefähr die Spannung eines Moduls, liefern zusammen aber mehr Strom.
Leerlaufspannung der Module
Die Leerlaufspannung steht meist als Voc im Datenblatt. Sie ist höher als die Spannung im normalen Betrieb und deshalb der Wert, mit dem Sie die Spannungsgrenze absichern.
- Parallel: Spannung bleibt ungefähr wie bei einem Modul.
- Reihe: Spannungen der Module addieren sich.
- Kälte: Leerlaufspannung kann steigen, daher nicht knapp planen.
Kurzschlussstrom der Module
Der Kurzschlussstrom, oft Isc genannt, ist für die Strombelastung relevant. Bei zwei parallel geschalteten Modulen addieren sich die Ströme, was kleine Speichereingänge schnell an ihre Grenze bringen kann.
Das ist besonders wichtig, wenn ein älterer Speicher mit neuen Modulen erweitert wird. Moderne Module können mehr Strom liefern als frühere Modelle mit ähnlicher Wattzahl.
MPPT Bereich des Speichers
Der MPPT-Bereich zeigt, in welcher Spannungszone der Speicher sinnvoll arbeiten kann. Liegt die Modulspannung zu niedrig, startet das System später oder arbeitet schwächer; liegt sie zu hoch, kann es außerhalb der zulässigen Grenzen liegen.
Bei ganzjähriger Nutzung ist dieser Punkt wichtiger als bei einer reinen Sommerlösung. Im Sommer reicht schwächere Einstrahlung oft trotzdem aus, während im Frühjahr, Herbst und Winter ein schlecht passender MPPT-Bereich schneller auffällt.
Kompatibilität des Wechselrichters
Der Wechselrichter muss zum Speicherkonzept passen. Manche Speicher arbeiten nur mit bestimmten Mikrowechselrichtern sauber zusammen, andere geben feste Anschlussvarianten vor.
Prüfen Sie nicht nur, ob der Wechselrichter die gewünschte Ausgangsleistung hat. Wichtiger ist, ob Speicher, Wechselrichter und Steuerung gemeinsam regeln können, wann geladen, entladen oder eingespeist wird. Wenn die Herstellerunterlagen die Kombination nicht nennen, ist Vorsicht sinnvoll.

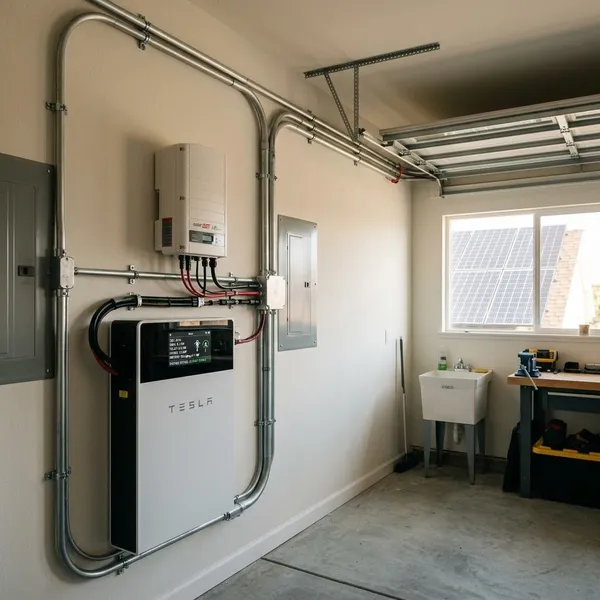

4 Solarmodule Schritt für Schritt anschließen
Der Anschluss selbst sollte erst beginnen, wenn die Verschaltung feststeht. Arbeiten an PV-Steckverbindungen sollten sauber, trocken und spannungsbewusst erfolgen; bei Unsicherheit oder festen Elektroinstallationen ist fachliche Hilfe die bessere Wahl.
Datenblätter vergleichen
Legen Sie die Datenblätter von Modulen, Speicher und Wechselrichter nebeneinander. Markieren Sie zuerst diese Werte:
- maximale Eingangsspannung des Speichers
- maximaler Eingangsstrom je PV-Eingang
- MPPT-Spannungsbereich
- Voc und Isc der Module
- erlaubte Anschlussbilder des Herstellers
Wenn schon hier ein Wert nicht passt, lösen neue Kabel das Problem nicht. Dann braucht es eine andere Verschaltung oder andere Komponenten.
Module sinnvoll gruppieren
Gruppieren Sie Module nach ähnlicher Einstrahlung. Zwei Module mit gleicher Richtung und ähnlichem Schattenverlauf gehören eher zusammen als zwei Module, die zu ganz unterschiedlichen Tageszeiten Sonne bekommen.
Ausrichtung je Strang prüfen
Gehen Sie für jeden geplanten Strang einmal den Tagesverlauf durch: Wann bekommt er Sonne, wann Schatten, und ob beide Module im Strang ungefähr gleich reagieren. Das ist oft aussagekräftiger als die reine Himmelsrichtung.
Wenn ein Modul regelmäßig durch Geländerstäbe, Dachkante oder Baum verschattet wird, sollte es möglichst nicht ein sonst freies Modul herunterziehen. Bei vier Modulen lohnt sich diese kleine Planung, weil Sie mehr Möglichkeiten zur Aufteilung haben.
Zwei Module parallel verbinden
Parallelschaltung bedeutet: Plus wird mit Plus zusammengeführt, Minus mit Minus. Dafür werden meist passende Y-Kabel verwendet, aber nur wenn Speicher, Module und Steckverbinder dafür freigegeben und ausreichend dimensioniert sind.
- Vorher prüfen: Eingangsstrom des Speichers.
- Nicht mischen: verschiedene Steckertypen nur, weil sie ähnlich aussehen.
- Sauber verlegen: keine Zugspannung, keine scharfen Kanten, keine lockeren Kontakte.
Stränge am Speicher anschließen
Schließen Sie die vorbereiteten Stränge an die vorgesehenen PV-Eingänge des Speichers an. Halten Sie sich dabei an die Reihenfolge und Belegung aus dem Handbuch, weil manche Systeme Eingänge unterschiedlich behandeln.
Vor dem Start lohnt sich ein ruhiger letzter Blick: Sind die Stränge beschriftet, sitzen die Stecker fest, hängen Kabel nicht im Wasserlauf, und ist die Kabelführung mechanisch entlastet? Solche Kleinigkeiten entscheiden oft über zuverlässigen Betrieb.
Polung und Funktion prüfen
Plus und Minus müssen vor dem Einschalten stimmen. Verlassen Sie sich nicht darauf, dass die Elektronik jeden Fehler abfängt.
Nach dem Start prüfen Sie in App oder Anzeige, ob beide Eingänge erkannt werden, Ladeleistung anliegt und keine Fehlermeldung erscheint. Bei Ost-West-Systemen ist ein zweiter Blick morgens und nachmittags hilfreich, weil erst dann sichtbar wird, ob beide Stränge wie geplant arbeiten.
- Datenblätter prüfen und Grenzwerte markieren.
- Module nach Ausrichtung und Schattenverlauf gruppieren.
- Nur freigegebene Parallel- oder Einzelanschlüsse verwenden.
- Stränge sauber am Speicher anschließen.
- Polung, App-Werte und Fehlermeldungen kontrollieren.
Fazit
Vier Module sind eine gute Erweiterung, wenn der Speicher die Verschaltung elektrisch verträgt und die Module sinnvoll auf die Eingänge verteilt werden. Für die meisten einfachen Setups ist nicht die höchste Modulleistung entscheidend, sondern eine saubere Kombination aus MPPT-Bereich, Eingangsstrom, Spannung und Herstellerfreigabe. Wer diese Punkte vor dem Kauf prüft, vermeidet Fehlkäufe und bekommt meist ein alltagstauglicheres System als mit einer schnell zusammengesteckten Lösung.
