Wenn Sie 4 Solarmodule verbinden, entscheidet nicht die Modulanzahl allein, sondern die Kombination aus Spannung, Strom und Wechselrichtergrenzen. In der Praxis läuft es auf drei Varianten hinaus: Reihe, parallel oder 2S2P. Prüfen Sie zuerst die Datenblätter von Modulen und Wechselrichter; erst danach lohnt sich die Frage, welche Verkabelung am besten zu Dach, Balkon, Garage oder Gartenhaus passt.

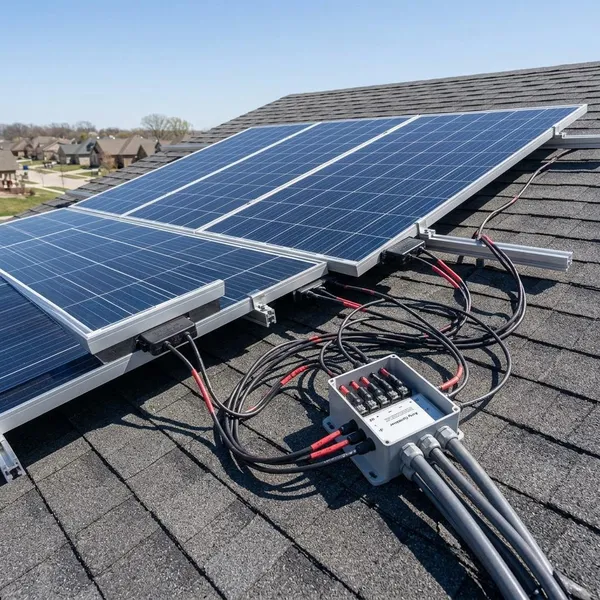

4 Solarmodule in Reihe schalten
Eine Reihenschaltung ist sinnvoll, wenn der Wechselrichter eine höhere Eingangsspannung braucht und alle vier Module möglichst gleich viel Sonne bekommen. Typisch wäre ein Garagendach oder Carport mit gleicher Ausrichtung und kaum Schatten über den Tag.
Plus mit Minus verbinden
Bei der Reihenschaltung wird der Pluspol eines Moduls mit dem Minuspol des nächsten Moduls verbunden. Nach vier Modulen bleiben am Ende ein freier Pluspol und ein freier Minuspol übrig, die zum Wechselrichter oder Laderegler führen.
- Modul 1 Plus an Modul 2 Minus
- Modul 2 Plus an Modul 3 Minus
- Modul 3 Plus an Modul 4 Minus
- Freier Plus- und Minusanschluss gehen zum Gerät
Spannungen addieren
Der große Effekt der Reihenschaltung: Die Modulspannungen addieren sich. Hat ein Modul beispielsweise etwa 40 V Leerlaufspannung, können vier Module zusammen ungefähr 160 V erreichen. Bei Kälte kann die Leerlaufspannung zusätzlich steigen, deshalb ist nicht nur der Wert bei Standardbedingungen relevant.
Strom bleibt gleich
Der Strom bleibt bei einer Reihenschaltung ungefähr auf dem Niveau eines einzelnen Moduls. Das ist bei längeren Leitungen praktisch, weil niedrigere Ströme die Kabel und Steckverbindungen weniger stark belasten als eine reine Parallelschaltung.
Schatten wirkt stärker
Reihenschaltung ist empfindlich gegenüber Teilverschattung. Wenn ein Modul durch Schornstein, Ast, Geländer oder Dachkante deutlich weniger Licht bekommt, kann es den ganzen String ausbremsen.
Eingangsspannung sicher prüfen
Vor dem Anschluss zählt vor allem die maximale Eingangsspannung des Wechselrichters. Vergleichen Sie die addierte Leerlaufspannung der vier Module mit dem erlaubten Maximalwert des Geräts und rechnen Sie bei kalten Temperaturen vorsichtig.
- Maximale DC-Spannung: darf nie überschritten werden.
- MPP-Spannungsbereich: sollte im normalen Betrieb getroffen werden.
- Startspannung: muss auch bei schwächerem Licht erreichbar sein.

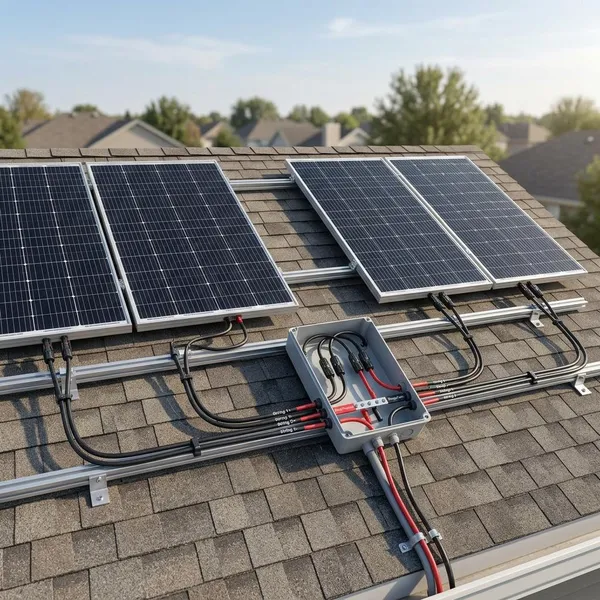

4 Solarmodule parallel schalten
Bei einer Parallelschaltung bleibt die Spannung etwa wie bei einem einzelnen Modul, während sich die Ströme addieren. Diese Variante kann helfen, wenn die Module unterschiedlich Sonne bekommen oder der Wechselrichter für niedrigere Spannungen ausgelegt ist.
Plus mit Plus verbinden
Alle Plusleitungen werden zusammengeführt, meist über passende PV-Verteiler oder Y-Stecker. Von dort geht eine gemeinsame Plusleitung zum Wechselrichter. Entscheidend ist, dass der Verbinder für den addierten Strom aller Module ausgelegt ist.
Minus mit Minus verbinden
Die Minusleitungen werden genauso gebündelt wie die Plusleitungen. Achten Sie dabei auf eine übersichtliche Leitungsführung, damit später noch klar ist, welches Modul an welcher Verbindung hängt.
Gerade bei vier ähnlichen Kabeln passieren Verwechslungen schnell. Eine einfache Beschriftung vor dem Zusammenstecken spart bei Fehlersuche oder Modultausch viel Zeit.
Strom addiert sich
Der kritische Punkt der Parallelschaltung ist der Gesamtstrom. Liefert ein Modul zum Beispiel rund 10 A Betriebsstrom, können vier parallele Module zusammen etwa 40 A erreichen. Das ist für viele kleine Wechselrichter, Adapter oder dünne Leitungen zu viel.
| Was sich ändert | Praktische Folge |
|---|---|
| Strom steigt stark | Eingangsstrom, Kabel und Stecker müssen passen |
| Mehr Steckpunkte | Schlechte Kontakte werden schneller zum Problem |
| Module arbeiten unabhängiger | Bei Teilverschattung oft robuster als eine lange Reihe |
Spannung bleibt gleich
Die Spannung einer Parallelschaltung liegt ungefähr auf dem Niveau eines einzelnen Moduls. Das kann gut zu Mikrowechselrichtern oder Geräten mit niedrigem Eingangsspannungsbereich passen.
Der Vorteil kippt aber, wenn die Startspannung des Wechselrichters nicht zuverlässig erreicht wird. Prüfen Sie daher nicht nur den Maximalwert, sondern auch, ob das Gerät bei schwächerem Morgen- oder Abendlicht sauber startet.
Eingangsstrom sorgfältig prüfen
Viele schauen zuerst auf die Wattzahl, bei Parallelbetrieb ist aber der Eingangsstrom oft die härtere Grenze. Prüfen Sie den maximalen Betriebsstrom und den zulässigen Kurzschlussstrom pro Eingang oder MPP-Tracker.
Wenn ein Wechselrichter zwei getrennte Eingänge hat, heißt das nicht automatisch, dass vier Module beliebig zusammengelegt werden dürfen. Die Angabe im Datenblatt muss eindeutig zum geplanten Anschluss passen.

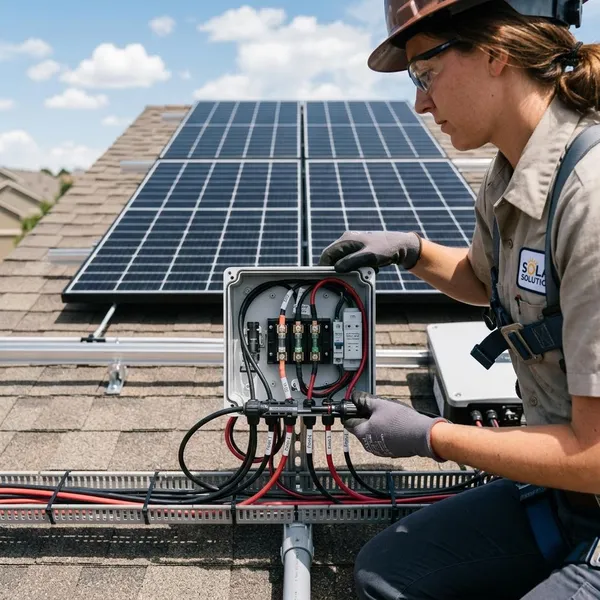

2S2P als Mittelweg wählen
2S2P ist bei vier gleichen Modulen oft die ausgewogenste Lösung: Erst werden je zwei Module in Reihe geschaltet, danach werden die beiden Zweier-Strings parallel verbunden. So steigen Spannung und Strom, aber nicht so extrem wie bei einer reinen Reihen- oder Parallelschaltung.
Zwei Module je String
Sie bilden zunächst zwei Serienpaare. Modul 1 und 2 ergeben den ersten String, Modul 3 und 4 den zweiten String. Jeder String hat ungefähr die doppelte Spannung eines Moduls, der Strom bleibt pro String auf Moduliniveau.
Das passt gut, wenn vier Module auf derselben Fläche liegen, der Wechselrichter aber mit nur einem Modul pro Eingang zu wenig Spannung hätte.
Zwei Strings parallel
Danach werden die beiden Strings parallel verbunden: Plus mit Plus, Minus mit Minus. Die Spannung bleibt auf dem Niveau eines Zweier-Strings, der Strom verdoppelt sich gegenüber einem einzelnen String.
- Besser als 4 parallel: deutlich weniger Gesamtstrom.
- Sanfter als 4 in Reihe: deutlich niedrigere Gesamtspannung.
- Gut bei kleinen Anlagen: oft passend für Garage, Carport oder Gartenhaus.
Moderate Spannung
Bei 2S2P liegt die Spannung ungefähr bei zwei Modulen in Reihe. Wenn ein Modul zum Beispiel etwa 40 V Leerlaufspannung hat, kommt ein Zweier-String auf ungefähr 80 V, zuzüglich möglicher Erhöhung bei Kälte.
Moderater Strom
Der Strom ist bei 2S2P höher als bei einer reinen Reihenschaltung, aber meist deutlich niedriger als bei vier komplett parallel geschalteten Modulen. Dadurch bleiben Kabel, Stecker und Wechselrichtereingang oft leichter beherrschbar.

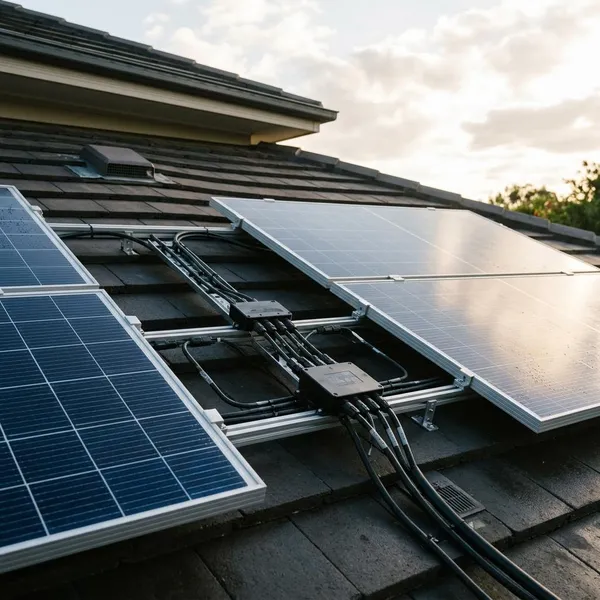

Verkabelung und Zubehör richtig wählen
Die beste Schaltungsart hilft wenig, wenn Kabel, Stecker oder Verteiler nicht zum Strom und zur Umgebung passen. Bei vier Modulen entstehen mehrere Übergänge; genau dort liegen viele typische Fehler.
Passende Solarkabel nutzen
Verwenden Sie nur PV-geeignete Solarkabel für den Außeneinsatz. Sie müssen UV, Feuchtigkeit, Temperaturwechsel und mechanische Belastung besser aushalten als normale Leitungen.
Der Querschnitt richtet sich nach Strom, Kabellänge und Verlegeart. Bei kurzen Wegen auf dem Balkon ist die Situation anders als bei einer Leitung vom Gartenhaus bis zum Wechselrichter im Hauswirtschaftsraum. Je länger der Weg und je höher der Strom, desto genauer sollte die Auslegung geprüft werden.
MC4 Stecker korrekt verbinden
MC4-Verbindungen müssen sauber gecrimpt, vollständig eingerastet und gegen Feuchtigkeit dicht sein. Halb gesteckte Verbinder oder schlecht gecrimpte Kontakte können warm werden und Leistung verlieren.
Y Stecker nur passend einsetzen
- Stromwert prüfen: Der Y-Stecker muss den addierten Strom vertragen.
- Stecksystem prüfen: Keine zufälligen Mischverbindungen verwenden.
- Adapterketten vermeiden: Jeder zusätzliche Übergang ist eine mögliche Fehlerstelle.
Sicherungen nach System prüfen
Ob zusätzliche Sicherungen nötig sind, hängt von der Verschaltung, der Anzahl paralleler Strings und den Herstellervorgaben ab. Besonders bei parallelen Strings können Rückströme eine Rolle spielen.
Polarität vor Anschluss kontrollieren
Vor dem Einstecken in den Wechselrichter sollte die Polarität gemessen werden. Plus muss wirklich Plus sein, Minus wirklich Minus. Gleichzeitig sehen Sie, ob die gemessene Spannung ungefähr zur geplanten Schaltung passt.
Fazit
Die sinnvollste Verschaltung ergibt sich aus dem Wechselrichter und den echten Bedingungen vor Ort: wenig Schatten und passende Spannungsgrenze sprechen eher für Reihe, wechselnde Verschattung und niedrige Spannung eher für parallel, während 2S2P bei vier gleichen Modulen oft der angenehmste Mittelweg ist. Wer zuerst Spannung, Strom, Startbereich, MPP-Fenster und Zubehör prüft, vermeidet die meisten teuren Fehler schon vor dem ersten Stecker.
