Solarmodule werden nicht einfach „irgendwie“ geerdet: Entscheidend ist, ob Modulrahmen, Montagesystem, Potenzialausgleich und Blitzschutz sauber zusammenpassen. In vielen Dachanlagen wird nicht jedes Modul einzeln an die Haupterdungsschiene geführt, wohl aber die leitfähige Unterkonstruktion fachgerecht eingebunden. Prüfen lassen solltest du zuerst Normen, Herstellerfreigaben, vorhandenen Blitzschutz und den Zustand der Erdungsanlage im Gebäude.
Wann eine PV Anlage geerdet werden muss
Ob und wie eine PV Anlage geerdet werden muss, hängt nicht nur von den Modulen ab. Maßgeblich sind die geltenden VDE-Regeln, die Vorgaben der Hersteller, das verwendete Montagesystem und die Gebäudesituation. Für Hausbesitzer ist die wichtigste Unterscheidung: Eine einzelne Rahmenerdung jedes Moduls ist nicht immer gefordert, ein wirksamer Potenzialausgleich der leitfähigen Anlagenteile aber sehr häufig Teil der sicheren Ausführung.
Vorgaben der geltenden Normen prüfen
- Vorhandene HES klären: Wo sitzt die Haupterdungsschiene und ist sie zugänglich?
- Erdungsanlage prüfen: Ist die vorhandene Erdung dokumentiert und für die neue Nutzung geeignet?
- Schutzkonzept abstimmen: Potenzialausgleich, Überspannungsschutz und gegebenenfalls Blitzschutz müssen zusammen geplant werden.
Herstellervorgaben der Module beachten
Beim Modul zählt nicht das Bauchgefühl, sondern die Installationsanleitung. Viele moderne Module sind so aufgebaut, dass nicht automatisch jeder Rahmen separat angeschlossen wird. Einige Hersteller verlangen aber bestimmte Erdungspunkte, spezielle Klemmen oder eine definierte Einbindung des Rahmens.
Montagesystem nach Systemfreigabe einbinden
Das Montagesystem ist bei vielen Dachanlagen der eigentliche Schlüsselpunkt. Schienen, Verbinder, Dachhaken, Mittel- und Endklemmen müssen nicht nur mechanisch halten, sondern dort elektrisch leitfähig verbunden sein, wo das System es vorsieht.
Gerade bei Ost-West-Anlagen, mehreren Dachflächen oder getrennten Modulfeldern reicht „alles ist verschraubt“ nicht als Nachweis. Manche Schienenverbinder stellen den Kontakt zuverlässig her, andere brauchen zusätzliche Erdungsbrücken. Entscheidend ist die Freigabe des Montagesystemherstellers.
Gebäudesituation vor der Montage bewerten
Vor der Montage sollte klar sein, ob das Haus eine äußere Blitzschutzanlage hat, wo die HES liegt und wie der Leiter geschützt dorthin geführt werden kann. Bei einem Einfamilienhaus ohne Blitzschutz kann die Lösung deutlich einfacher sein als bei einem Gebäude mit Fangstangen, Ableitungen und einzuhaltenden Trennungsabständen.

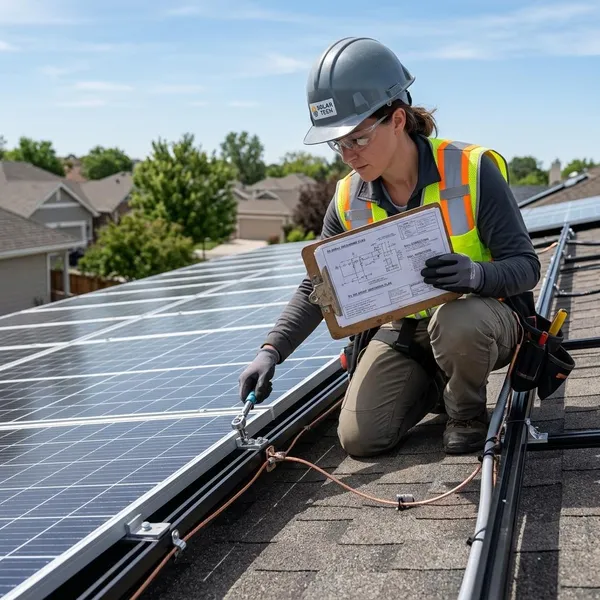

Potenzialausgleich und Blitzschutz unterscheiden
Potenzialausgleich und Blitzschutz werden oft in einen Topf geworfen, erfüllen aber unterschiedliche Aufgaben. Der Potenzialausgleich verbindet leitfähige Teile, damit gefährliche Spannungsunterschiede reduziert werden. Der äußere Blitzschutz soll direkte Blitzeinschläge kontrolliert ableiten. Der innere Blitzschutz begrenzt Überspannungen, die empfindliche Elektronik beschädigen können.
Potenzialausgleich verbindet leitfähige Teile
Der Potenzialausgleich sorgt dafür, dass berührbare leitfähige Teile der PV Anlage auf ein möglichst ähnliches elektrisches Potenzial gebracht werden. Bei einer Dachanlage betrifft das häufig die metallische Unterkonstruktion, gegebenenfalls Modulrahmen nach Herstellervorgabe, Kabeltrassen oder Gehäuse.
Ohne diese Einbindung können im Fehlerfall oder bei eingekoppelten Überspannungen gefährliche Spannungsunterschiede entstehen. Für Betreiber ist das kaum sichtbar, aber sicherheitsrelevant: Eine Anlage kann sauber Strom liefern und trotzdem beim Schutzkonzept Mängel haben.
Äußerer Blitzschutz schützt das Gebäude
Ein äußerer Blitzschutz besteht typischerweise aus Fangeinrichtungen, Ableitungen und einer Erdungsanlage. Er ist dafür da, einen direkten Blitzeinschlag möglichst kontrolliert am Gebäude vorbeizuführen beziehungsweise abzuleiten.
Eine PV Anlage macht ein Haus nicht automatisch blitzschutzpflichtig. Wenn aber bereits eine Blitzschutzanlage vorhanden ist, darf die PV nicht einfach dazwischengebaut werden. Dann müssen Abstände, Leitungsführung und mögliche Überschläge bewertet werden. Bei engen Dächern kann das schnell wichtiger werden als die Frage, ob noch ein zusätzliches Modul in die Reihe passt.
Innerer Blitzschutz nutzt Überspannungsableiter
Überspannungsableiter, oft SPD genannt, schützen Wechselrichter, Speicher und Hausinstallation vor Spannungsspitzen. Sie ersetzen den Potenzialausgleich nicht, ergänzen ihn aber. Je nach Anlage sitzen sie auf der AC-Seite in der Verteilung und häufig auch auf der DC-Seite nahe am Wechselrichter.
PV Montagesystem fachgerecht einbinden
Beim Montagesystem entscheidet sich, ob die Theorie auf dem Dach wirklich funktioniert. Ein durchgängiger elektrischer Verbund entsteht nur, wenn Schienen, Übergänge, Klemmen und Leiterführung zueinander passen. Genau hier helfen konkrete Angaben im Angebot mehr als pauschale Formulierungen.
Schienen elektrisch leitend verbinden
- Freigegebene Verbinder: Sie stellen den Kontakt gezielt her.
- Kontaktstellen sauber montieren: Lack, Schmutz oder falsches Drehmoment können stören.
- Getrennte Felder prüfen: Mehrere Dachseiten brauchen oft zusätzliche Verbindungen.
Übergänge und Trennstellen überbrücken
An Schienenstößen, Dehnungsfugen, Kreuzverbindern und getrennten Modulfeldern wird der elektrische Pfad leicht unterbrochen. Dort können Erdungsbrücken oder kurze Verbindungsleiter nötig sein, sofern das System dies verlangt.
Geeignete Erdungsklemmen verwenden
Geeignete Erdungsklemmen sind auf Material, Witterung und den vorgesehenen Kontaktpunkt abgestimmt. Improvisierte Lösungen mit beliebigen Schrauben, Schellen oder Klemmen sind auf dem Dach keine gute Idee.
Besonders kritisch sind Materialkombinationen wie Aluminium, Edelstahl und Kupfer. Werden sie falsch verbunden, kann Kontaktkorrosion entstehen. Das Problem zeigt sich oft nicht sofort, sondern erst nach Jahren durch höhere Übergangswiderstände oder lockere Verbindungen.
Leiter geschützt zur HES führen
Der Leiter zur Haupterdungsschiene sollte nachvollziehbar, mechanisch geschützt und möglichst sinnvoll geführt werden. Lose Leitungen über scharfe Kanten, ungeschützte Außenbereiche oder improvisierte Wege durch den Dachraum sind vermeidbare Schwachstellen.
Verbindung fachgerecht prüfen lassen
Nach der Montage reicht ein kurzer Blick aufs Dach nicht aus. Eine Elektrofachkraft sollte prüfen, ob alle vorgesehenen Teile eingebunden sind, ob die elektrische Durchgängigkeit stimmt und ob Überspannungsschutz sowie Dokumentation zur ausgeführten Anlage passen.
Kabelquerschnitt und Ausführung prüfen
Der passende Leiterquerschnitt hängt davon ab, ob es um den Funktionspotenzialausgleich oder um Anforderungen im Zusammenhang mit Blitzschutz geht. In Wohngebäuden ohne äußeren Blitzschutz wird für PV-Unterkonstruktionen häufig ein Kupferleiter im Bereich von mindestens 6 mm² genannt. Bei blitzstromtragfähiger Einbindung können deutlich höhere Anforderungen gelten, häufig zum Beispiel 16 mm² Kupfer oder eine andere normgerechte Ausführung.
Querschnitt nach Norm und Anlagenart wählen
Der Querschnitt muss zur Norm, zur Anlage und zur Schutzaufgabe passen. Eine kleine Dachanlage ohne Blitzschutz hat andere Anforderungen als eine große Anlage auf einem Gebäude mit äußerem Blitzschutz oder langen Leitungswegen.
Blitzschutzanforderungen separat berücksichtigen
Blitzschutzanforderungen sind kein Zusatzdetail, das man später schnell ergänzt. Sobald eine äußere Blitzschutzanlage vorhanden ist, müssen Trennungsabstände, blitzstromtragfähige Verbindungen und Überspannungsableiter zusammen betrachtet werden.
Leiterführung mechanisch schützen
Eine gute Erdungsverbindung muss nicht nur am Tag der Abnahme funktionieren. Sie soll viele Jahre Wind, Temperaturwechsel, Wartungsarbeiten und Gebäudebewegungen überstehen.
- Auf dem Dach: Scheuern, Zugbelastung und scharfe Kanten vermeiden.
- An der Fassade: Leiter gegen Witterung und mechanische Beschädigung schützen.
- Im Gebäude: Führung so wählen, dass spätere Arbeiten die Verbindung nicht beschädigen.
Korrosion an Kontaktstellen vermeiden
Kontaktstellen sind oft empfindlicher als der Leiter selbst. Feuchtigkeit, Salzbelastung in Küstennähe, unterschiedliche Metalle und Temperaturwechsel können Verbindungen langfristig verschlechtern.
Kennzeichnung und Dokumentation sicherstellen
Eine saubere Dokumentation sollte erkennen lassen, wie das Montagesystem eingebunden wurde, welcher Leiterquerschnitt verwendet wird, wo der Anschluss an die HES erfolgt und welche Überspannungsableiter installiert sind. Auch Datenblätter und Herstellerfreigaben gehören zu den Unterlagen.
- Position der HES und Anschluss des PV-Potenzialausgleichs
- verwendeter Leiterquerschnitt und Leiterweg
- eingesetzte Erdungsklemmen oder Erdungsbrücken
- vorhandene AC- und DC-Überspannungsableiter
- Prüfprotokoll und Hinweise zu späteren Erweiterungen
Fazit
Beim Solarmodule erden geht es weniger um eine einzelne Klemme am Modulrahmen als um ein stimmiges Schutzkonzept für die gesamte PV Anlage. Am besten klärst du zuerst Gebäudesituation, HES, Herstellerfreigaben und vorhandenen Blitzschutz, bevor Module auf dem Dach liegen. Wenn Montagesystem, Potenzialausgleich, Überspannungsschutz und Dokumentation zusammenpassen, ist die Anlage nicht nur leistungsfähig, sondern auch nachvollziehbar und sicher ausgeführt.
