Wenn ein Solarmodul direkt eine Batterie laden soll, brauchst du fast immer einen passenden solarmodul laderegler. Entscheidend sind zuerst Batteriespannung, Modulspannung, maximaler Ladestrom und Batterietyp – nicht der günstigste Regler im Shop. Besonders bei Wohnmobil, Gartenhaus oder Boot schützt der Regler den Akku und verhindert viele typische Anschlussfehler.
Was ein Solarladeregler macht
Ein Solarladeregler sitzt zwischen Solarpanel und Batterie. Er macht aus der schwankenden Leistung des Moduls eine kontrollierte Ladung, die zum Akku passt. Ohne diese Regelung kann eine Batterie falsch geladen, überlastet oder unnötig schnell verschlissen werden.
Verbindet Solarmodul und Batterie
Der Regler ist die kontrollierte Schnittstelle zwischen Modul und Akku. Ein Solarpanel liefert je nach Sonne, Temperatur und Last unterschiedliche Werte; eine Batterie braucht dagegen eine Ladung in einem passenden Spannungsbereich.
Regelt Spannung und Ladestrom
Bei voller Sonne kann ein Modul deutlich mehr Leistung liefern als bei Bewölkung. Der Laderegler begrenzt und steuert Spannung und Strom so, dass die Batterie nicht außerhalb ihres geeigneten Bereichs betrieben wird.
Schützt vor Überladung
Wenn die Batterie voll wird, darf sie nicht weiter mit voller Leistung geladen werden. Der Regler reduziert den Strom, beendet die Hauptladung oder hält die Batterie je nach Akkutyp in einem geeigneten Ladezustand.
- Bei Blei-Akkus: Überladung kann Gasung, Wasserverlust und Alterung begünstigen.
- Bei AGM und Gel: falsche Spannungen können die Lebensdauer spürbar verkürzen.
- Bei Lithium: klare Spannungsgrenzen und ein passendes Ladeprofil sind besonders wichtig.
Passt die Ladung an den Batterietyp an
Blei-Säure, AGM, Gel und LiFePO4 werden nicht gleich geladen. Ein geeigneter Regler bietet deshalb passende Batterietypen oder einstellbare Ladeparameter. Vor dem Kauf lohnt sich ein Blick in die Anleitung der Batterie: Dort stehen die Ladegrenzen, an denen sich die Reglerwahl orientieren sollte.
Verhindert Rückstrom bei Dunkelheit
Nachts erzeugt das Solarmodul keine Energie. Ein Laderegler verhindert, dass Strom aus der Batterie zurück zum Modul fließt. Bei kleinen Anlagen mit begrenztem Speicher ist das praktisch, weil unnötige Verluste über Nacht genau dann stören, wenn keine neue Solarleistung nachkommt.
MPPT und PWM einfach unterscheiden
| Situation | Meist sinnvoller | Warum |
|---|---|---|
| Kleines 12V-Set mit passendem Modul | PWM | günstig, einfach, oft ausreichend |
| 400W-Modul oder modernes Hausmodul | MPPT | kommt besser mit höherer Modulspannung zurecht |
| Begrenzte Fläche auf Camper oder Boot | MPPT | holt aus derselben Fläche meist mehr nutzbare Energie |
| Sehr kleines Licht- oder Weidezaun-Setup | PWM möglich | Mehrertrag durch MPPT kann unwichtig sein |
PWM verbindet Modul und Batterie einfacher
Ein PWM-Regler koppelt das Modul vereinfacht gesagt enger an die Batteriespannung. Das ist technisch unkompliziert, robust und preiswert. Gut passt das, wenn Modul und Batterie ohnehin nahe beieinanderliegen und der Verbrauch überschaubar bleibt.
MPPT wandelt Spannung effizienter um
Ein MPPT-Regler sucht den Arbeitspunkt, an dem das Solarmodul gerade die höchste Leistung liefert. Überschüssige Modulspannung wird dabei nicht einfach verschenkt, sondern in zusätzlichen Ladestrom für die Batterie umgewandelt.
MPPT holt bei höherer Modulspannung mehr heraus
Je größer der Abstand zwischen Modulspannung und Batteriespannung, desto eher spielt MPPT seine Stärke aus. Ein 400-Watt-Modul an einer 12V-Batterie ist ein gutes Beispiel: Hier solltest du nicht nur auf Watt und Ampere schauen, sondern vor allem auf die zulässige Eingangsspannung des Reglers.
Bei kaltem Wetter kann die Leerlaufspannung des Moduls zusätzlich steigen. Deshalb muss der MPPT-Regler zur Voc des Moduls passen und genug Reserve haben, sonst ist das Setup trotz passender Wattzahl nicht sicher ausgelegt.
PWM bleibt günstiger und einfacher
PWM ist nicht automatisch schlecht. Für kleine Verbraucher, kurze Leitungen und einfache 12V-Systeme kann ein PWM-Regler völlig ausreichen. Nicht empfehlenswert ist er, wenn du ein modernes Hochvolt-Modul nutzen willst oder später deutlich erweitern möchtest.
MPPT bietet mehr Flexibilität
MPPT-Regler lassen meist mehr Spielraum bei Modulwahl, Reihenschaltung und späterer Erweiterung. Das ist nützlich, wenn du heute mit einem Modul startest, aber später ein zweites Panel, eine größere Batterie oder ein 24V-System planst.
- Mehr Moduloptionen: auch höhere Modulspannungen sind je nach Regler möglich.
- Bessere Erweiterbarkeit: Reserven lassen sich leichter einplanen.
- Sinnvoll bei begrenzter Fläche: jeder zusätzliche Ertrag zählt eher.

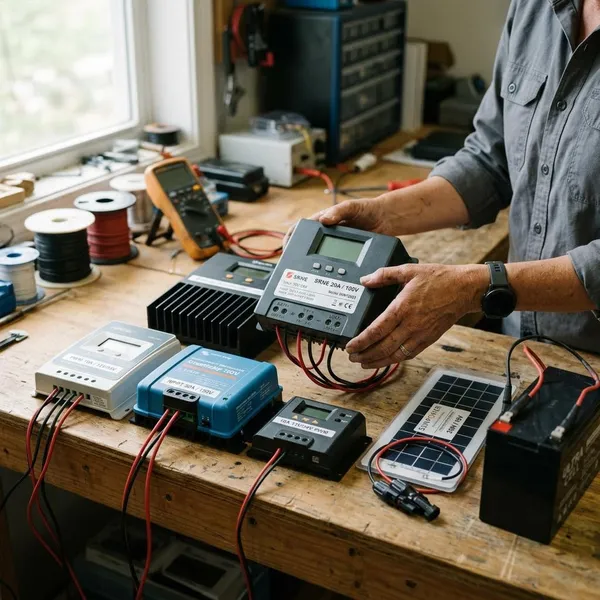

Die passende Reglergröße bestimmen
Die Reglergröße bestimmst du nicht nach Bauchgefühl. Prüfe zuerst die Batteriespannung, dann die Modulleistung, den daraus entstehenden Ladestrom und die Leerlaufspannung Voc. Erst danach geht es um Komfortfunktionen, Display, App oder Marke.
Systemspannung prüfen
Der erste feste Punkt ist die Batteriespannung: meistens 12V, 24V oder 48V. Der Regler muss diese Systemspannung unterstützen. Manche Geräte erkennen sie automatisch, andere müssen passend gewählt oder eingestellt werden.
Modulleistung einordnen
Die Modulleistung in Watt peak zeigt, wie viel Leistung das Panel unter Standardbedingungen liefern kann. Für den Regler zählt die Gesamtleistung aller angeschlossenen Module, nicht nur die Leistung eines einzelnen Panels.
- Ein einzelnes 100W-Modul: meist ein kleines 12V-Setup.
- 200 bis 300W: Reglerstrom und Kabelquerschnitt genauer prüfen.
- 400W und mehr: MPPT und Voc-Grenze besonders ernst nehmen.
Ladestrom berechnen
Für eine grobe Auswahl teilst du die Modulleistung durch die Batteriespannung. Bei 150W an 12V liegst du ungefähr im Bereich 10 bis 15A, bei 400W an 12V ungefähr im Bereich 30 bis 40A. Plane den Regler nicht exakt auf die rechnerische Kante, weil gute Einstrahlung, Kälte und Toleranzen Reserven brauchen.
Leerlaufspannung Voc beachten
Die Voc ist die Leerlaufspannung des Solarmoduls. Sie steht im Datenblatt und muss unter der maximal erlaubten PV-Eingangsspannung des Reglers bleiben. Bei Reihenschaltung addieren sich die Voc-Werte der Module.
Wichtig ist der Kältefall: Bei niedrigen Temperaturen kann die Modulspannung steigen. Wenn du die Anlage auch im Winter, auf dem Boot oder im unbeheizten Gartenhaus nutzt, solltest du hier nicht knapp planen.
Batterietyp berücksichtigen
Der Regler muss das Ladeprofil deiner Batterie unterstützen. Für AGM, Gel, offene Blei-Säure und LiFePO4 gelten unterschiedliche Spannungen und Ladephasen. Wenn du von Blei auf Lithium wechseln möchtest, ist ein Regler mit frei einstellbaren Parametern oder passenden Lithium-Profilen sinnvoll.
Sicherheitsreserve einplanen
Eine Reserve ist bei Strom und Eingangsspannung sinnvoll. Ein Regler, der dauerhaft am Limit arbeitet, wird stärker belastet und lässt kaum Spielraum für Erweiterungen.

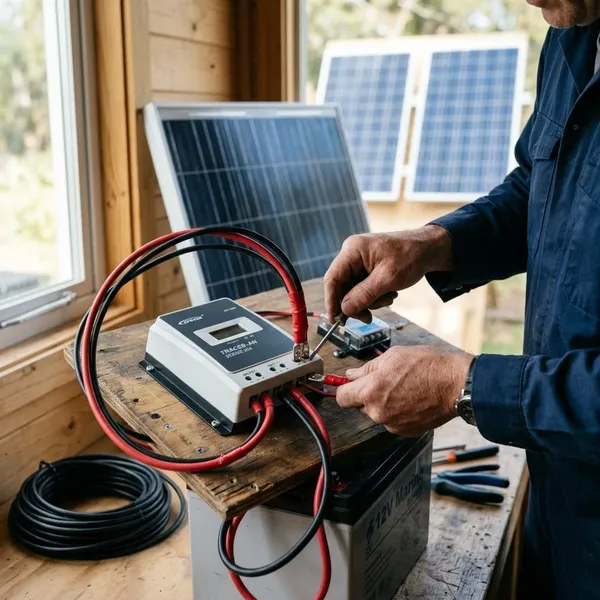

Solarpanel mit Laderegler verbinden
Beim Anschluss zählt die Reihenfolge. In vielen Systemen wird zuerst die Batterie mit dem Regler verbunden, danach das Solarmodul. So kann der Regler die Batteriespannung erkennen und sauber starten.
Arbeite langsam, beschrifte Plus und Minus eindeutig und setze passende Sicherungen ein. Wenn du unsicher bist oder an größeren Strömen arbeitest, ist fachliche Hilfe sinnvoller als ein improvisierter Testaufbau.
Batterie zuerst anschließen
Bei den meisten Ladereglern kommt zuerst die Batterie an den Regler. Viele Geräte erkennen darüber, ob sie in einem 12V- oder 24V-System arbeiten. Warte nach dem Anschluss kurz, bis Display, LED oder App einen normalen Start anzeigen.
Solarmodul danach verbinden
Erst danach wird das Solarmodul an den PV-Eingang angeschlossen. Da ein Panel bei Licht sofort Spannung liefert, ist ein abgedecktes Modul oder ein Anschluss bei wenig Sonne angenehmer und sicherer.
Polung sorgfältig prüfen
Plus gehört auf Plus, Minus auf Minus. Das klingt banal, ist aber einer der häufigsten Fehler bei kleinen Solaranlagen. Besonders bei selbst konfektionierten Kabeln oder mobilen Anlagen mit häufigem Auf- und Abbau lohnt sich ein kurzer Check mit dem Multimeter.
Sicherung passend setzen
Eine Sicherung schützt nicht den schönen Schaltplan, sondern Kabel und Batterie im Fehlerfall. Sie gehört häufig möglichst nah an die Batterie; die genaue Größe hängt von Strom, Kabelquerschnitt, Leitungslänge und Herstellerangaben ab.
- Nicht zu groß wählen: sonst schützt sie die Leitung im Fehlerfall schlechter.
- Nicht improvisieren: lose Halter und schlechte Kontakte können warm werden.
- Herstellerangaben prüfen: manche Regler empfehlen konkrete Absicherungen.
Reihenfolge des Herstellers beachten
Die Anleitung des Herstellers hat Vorrang vor jeder Faustregel. Manche Regler verlangen bestimmte Schritte für Batterietyp, Temperatursensor, Bluetooth-Modul oder App-Einrichtung.
- Batterie, Modul und Reglerdaten vor dem Anschluss vergleichen.
- Batterie korrekt und abgesichert mit dem Regler verbinden.
- Batterietyp und Systemspannung kontrollieren oder einstellen.
- Solarmodul an den PV-Eingang anschließen.
- Ladestrom, Spannung und Fehlermeldungen prüfen.
Fazit
Ein passender Laderegler wird nicht nach dem Solarmodul allein ausgewählt, sondern nach dem Zusammenspiel aus Batterie, Modulspannung, Ladestrom und Einsatzort. Für ein kleines, günstiges Sommer-Setup kann PWM reichen; bei höherer Leistung, moderneren Modulen oder dauerhaftem Betrieb ist MPPT meist die robustere Entscheidung. Wer zuerst Systemspannung, Voc, Batterietyp und Reserve prüft, vermeidet die teuersten Fehlkäufe und schont den Akku von Anfang an.
