Bei solarmodul mppt geht es meist nicht um ein besonderes Modul, sondern um die richtige Kombination aus Modul, Laderegler und Batterie. MPPT sitzt normalerweise im Laderegler oder Wechselrichter und sorgt dafür, dass das Modul möglichst nah an seinem besten Arbeitspunkt läuft. Vor dem Kauf zählen deshalb zuerst drei Dinge: Modulspannung, Batteriespannung und die zulässige PV-Eingangsspannung des Reglers.

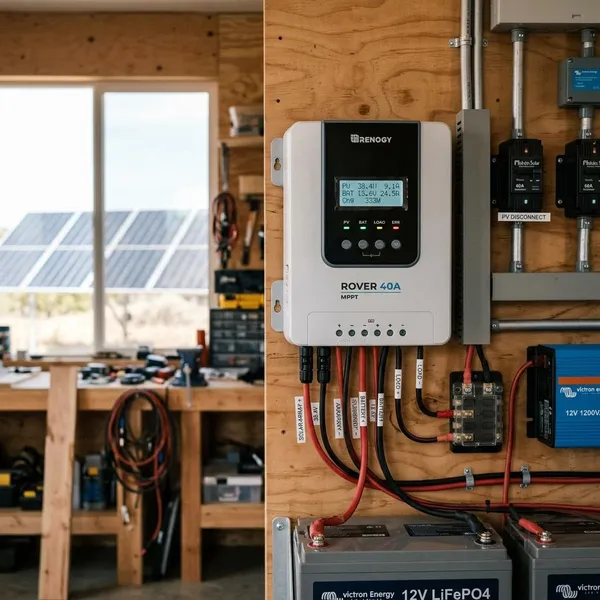

Was MPPT bei Solar bedeutet
MPPT steht für Maximum Power Point Tracking. Gemeint ist eine Regelung, die laufend den Punkt sucht, an dem ein Solarmodul aus der aktuellen Sonne, Temperatur und Belastung die höchste nutzbare Leistung liefert.
Wichtig ist die Unterscheidung: Das Solarmodul stellt Spannung und Strom bereit, die MPPT-Regelung wertet diese Werte aus. Bei einer Inselanlage sitzt sie im Solarladeregler, bei einer netzgekoppelten PV-Anlage meist im Wechselrichter.
Maximum Power Point als Arbeitspunkt
Der Maximum Power Point ist kein fester Dauerwert, sondern der beste Arbeitspunkt unter den aktuellen Bedingungen. Ein Modul mit 200 Wp kann diese Leistung nur erreichen, wenn Spannung und Strom gerade günstig zusammenpassen. Wird das Modul zu stark an die Batteriespannung „gezogen“, geht ein Teil der möglichen Leistung verloren.
Spannung und Strom als Grundlage
Spannung wird in Volt, Strom in Ampere angegeben. Für sich allein sagt keiner der beiden Werte genug aus. Ein Modul kann eine hohe Spannung mit wenig Strom liefern oder eine niedrigere Spannung mit mehr Strom; entscheidend ist die Kombination.
- Spannung: wichtig für die Frage, ob der Regler die Modulverschaltung verträgt.
- Strom: wichtig für Kabel, Sicherungen und den Ausgangsstrom zur Batterie.
- Zusammenspiel: daraus ergibt sich, ob MPPT wirklich sinnvoll arbeiten kann.
Leistung als Ergebnis beider Werte
Leistung entsteht aus Spannung mal Strom. Liefert ein Modul zum Beispiel 18 Volt und 5 Ampere, sind das 90 Watt. Wird die Spannung auf 13,5 Volt gedrückt und der Strom bleibt ähnlich, kommen nur noch 67,5 Watt an. Ein MPPT-Regler kann die höhere Modulspannung besser nutzen und auf der Batterieseite in passenden Ladestrom umwandeln.
Wetter und Temperatur als Einflussfaktoren
Bei Kälte steigt die Modulspannung, bei Hitze sinkt sie eher. Wolken, Teilverschattung und flacher Sonnenstand verschieben zusätzlich den Arbeitspunkt. Deshalb ist MPPT besonders interessant, wenn die Anlage nicht nur im Hochsommer läuft, sondern auch im Frühjahr, Herbst oder bei kühlen klaren Tagen.
Regelung im Laderegler oder Wechselrichter
Ein normales Solarmodul hat keine eigene MPPT-Funktion. Bei Batteriesystemen übernimmt der MPPT-Laderegler diese Aufgabe, bei Hausanlagen der Wechselrichter. Wer also nur ein „MPPT Solarmodul“ sucht, sollte genauer prüfen, ob eigentlich ein Modul, ein Regler oder ein Komplettset gemeint ist.
Warum ein Laderegler nötig ist
Ein Solarmodul sollte in einem Batteriesystem nicht einfach direkt an die Batterie angeschlossen werden. Der Laderegler begrenzt Spannung und Strom, hält die passende Ladeführung ein und verhindert, dass nachts Energie zurück zum Modul fließt.
Batterie vor Überladung schützen
Eine volle Batterie darf nicht unbegrenzt weitergeladen werden. Ein Laderegler reduziert oder stoppt die Ladung rechtzeitig, damit der Akku nicht unnötig altert oder durch falsche Spannungen belastet wird. Bei Bleiakkus geht es unter anderem um Gasung und Lebensdauer, bei Lithium-Systemen um eine saubere Zusammenarbeit mit dem BMS.
Modulspannung passend umwandeln
Viele Solarmodule liefern deutlich mehr Spannung, als eine 12V- oder 24V-Batterie direkt braucht. Ein MPPT-Regler wandelt diese höhere Eingangsspannung in eine passende Ladespannung um und erhöht dabei den nutzbaren Ladestrom auf der Batterieseite.
Das ist besonders nützlich, wenn ein größeres Hausmodul auf einem Wohnmobil, Boot oder Nebengebäude genutzt wird. Ohne passenden Regler wirkt die Wattzahl auf dem Papier gut, im Alltag kommt aber weniger davon im Speicher an.
Ladekennlinie einhalten
Batterien brauchen je nach Typ unterschiedliche Ladephasen und Spannungsgrenzen. Ein Regler mit passender Einstellung für AGM, Gel, Nassbatterie oder LiFePO4 lädt kontrollierter als ein direkter Anschluss. Vor allem bei dauerhaft genutzten Anlagen ist das wichtiger als ein paar Prozent Mehrertrag.
Rückstrom verhindern
Nachts oder bei sehr schwachem Licht kann ohne Schutz Strom aus der Batterie in Richtung Modul fließen. Ein Laderegler blockiert diesen Rückstrom. Bei kleinen Inselanlagen klingt der Verlust gering, aber genau dort zählt oft jede gespeicherte Wattstunde.
System sicherer betreiben
Ein guter Regler macht die Anlage nicht automatisch narrensicher, reduziert aber typische Risiken: falsche Ladespannung, Überlast, Rückstrom oder zu hohe Temperaturen am Gerät. Kabelquerschnitt, Sicherungen und saubere Anschlüsse bleiben trotzdem Pflicht.
- Für gelegentliche Nutzung: einfache Kontrolle reicht oft, wenn nur Licht oder ein kleines USB-Gerät geladen wird.
- Für Dauerbetrieb: mehr Reserve einplanen, weil Kühlschrank, Router oder Pumpe Ausfälle sofort bemerkbar machen.
- Für schwer zugängliche Anlagen: lieber Display, App oder klare Statusanzeige wählen, damit Fehler schneller auffallen.

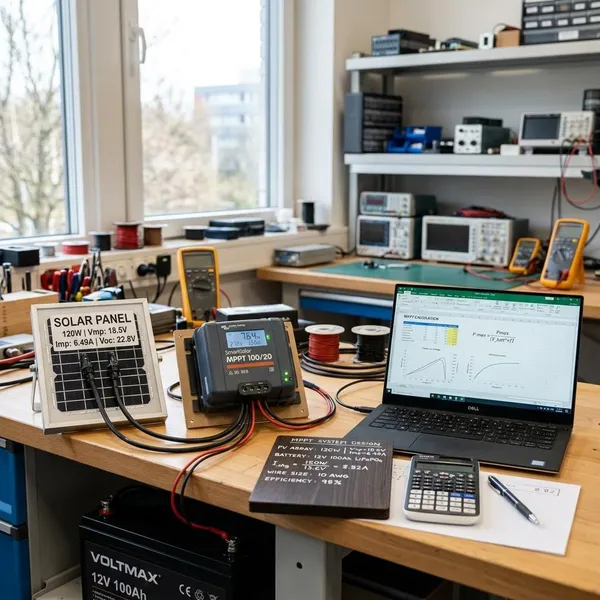

Wichtige Solarmodul Daten für MPPT
Für die Auswahl eines MPPT-Reglers reicht die Wattzahl des Moduls nicht aus. Zuerst sollten die Werte auf dem Typenschild oder im Datenblatt gelesen werden: Wp, Voc, Umpp, Isc, Impp und der Temperaturkoeffizient.
Watt Peak als Nennleistung
Watt Peak, kurz Wp, ist die Nennleistung unter standardisierten Testbedingungen. Für die Planung ist Wp der Startwert: Zwei Module mit je 200 Wp ergeben 400 Wp, drei Module mit je 200 Wp ergeben 600 Wp.
Im Alltag wird dieser Wert nicht dauerhaft erreicht. Trotzdem hilft er, die Leistungsklasse des Reglers zu wählen und grob einzuschätzen, ob 12V noch sinnvoll ist oder 24V beziehungsweise 48V die bessere Basis wäre.
Voc als Leerlaufspannung
Voc ist die Leerlaufspannung des Moduls und für die Sicherheit am Reglereingang besonders wichtig. Bei Reihenschaltung addiert sich Voc. Zwei Module mit je 40 Volt Voc ergeben also bereits 80 Volt, bevor eine Kältereserve eingerechnet wurde.
Dieser Wert darf die maximale PV-Eingangsspannung des MPPT-Reglers nicht überschreiten. Wenn es knapp wird, ist das kein Bereich zum Ausprobieren, sondern ein Grund für eine andere Verschaltung oder einen Regler mit höherer Spannungsfreigabe.
Umpp als Arbeitsspannung
Umpp ist die Spannung am besten Arbeitspunkt. Sie zeigt, in welchem Spannungsbereich das Modul normalerweise seine höchste Leistung liefert. Für MPPT ist dieser Wert interessant, weil der Regler genau in diesem Bereich arbeiten möchte.
Isc als Kurzschlussstrom
Isc ist der Kurzschlussstrom. Er ist nicht der normale Arbeitsstrom, wird aber für Absicherung, Kabel und Parallelschaltungen gebraucht. Werden Module parallel geschaltet, addieren sich die Ströme; dadurch steigen die Anforderungen an Leitungen und Schutzmaßnahmen.
Impp als Modulstrom
Impp ist der Strom am Maximum Power Point. Zusammen mit Umpp ergibt er näherungsweise die Modulleistung. Bei mehreren parallelen Strängen hilft Impp dabei, die normalen Betriebsströme realistischer einzuschätzen als nur über den Kurzschlussstrom.
Beim Kombinieren unterschiedlicher Module lohnt ein genauer Blick: Stark abweichende Umpp- oder Impp-Werte können dazu führen, dass ein Teil der möglichen Leistung nicht sauber genutzt wird.
Temperaturkoeffizient als Sicherheitswert
Der Temperaturkoeffizient zeigt, wie stark sich Spannung oder Leistung mit der Zelltemperatur verändert. Für die Reglerauswahl ist vor allem die steigende Spannung bei Kälte wichtig. Ohne genaue Berechnung wird häufig mit einer Reserve gearbeitet; in frostigen Regionen oder Höhenlagen sollte der Wert aus dem Datenblatt genauer genutzt werden.
MPPT Laderegler berechnen
Beim Berechnen eines MPPT-Ladereglers sind zwei Grenzen entscheidend: Die PV-Eingangsspannung darf auch bei Kälte nicht überschritten werden, und der Ausgangsstrom muss zur Batterieseite passen. Die Wattzahl allein führt schnell zu Fehlkäufen.
Eine gute Auswahl beginnt deshalb mit der Modulverschaltung. Danach kommt die Batterie. Erst wenn beide Seiten passen, ist der Regler wirklich geeignet.
Modulleistung addieren
Addieren Sie die Nennleistung aller Module. 3 × 200 Wp ergeben 600 Wp, 4 × 100 Wp ergeben 400 Wp. Diese Summe ist die Grundlage für den späteren Ladestrom und zeigt, ob der geplante Regler zur Gesamtanlage passt.
Batteriespannung festlegen
Die Batteriespannung bestimmt, wie hoch der Ladestrom ausfällt. Bei gleicher Modulleistung fließt in einem 12V-System deutlich mehr Strom als in einem 24V- oder 48V-System.
- 12V: praktisch für kleine mobile Anlagen, aber bei höherer Leistung schnell hohe Ströme.
- 24V: oft sinnvoll bei mittelgroßen Inselanlagen oder längeren Kabelwegen.
- 48V: eher für größere Systeme, bei denen niedrige Ströme und Effizienz wichtiger werden.
Maximale PV Spannung prüfen
Die maximale PV-Spannung ist ein harter Grenzwert des Reglers. Bei Reihenschaltung werden die Voc-Werte der Module addiert, bei Parallelschaltung bleibt die Spannung ungefähr gleich und der Strom steigt.
Kältereserve einrechnen
Die Leerlaufspannung steigt bei niedrigen Temperaturen. Deshalb sollte die Voc nicht nur bei Standardbedingungen betrachtet werden. Eine pauschale Reserve kann als grobe Orientierung dienen, genauer ist die Berechnung mit Temperaturkoeffizient und niedrigster realistischer Temperatur am Standort.
Ladestrom bestimmen
Der Ladestrom lässt sich grob berechnen, indem die gesamte Modulleistung durch die typische Ladespannung der Batterie geteilt wird. Bei 600 Watt und etwa 13,5 Volt ergeben sich rund 44 Ampere. Bei einem 24V-System liegt der Strom bei gleicher Leistung ungefähr halb so hoch.
Der Regler sollte diesen Strom nicht nur auf dem Papier kurz erreichen, sondern im geplanten Betrieb sinnvoll abdecken. Bei täglicher Nutzung ist etwas Reserve angenehmer als ein Gerät, das ständig am Limit arbeitet.
Sicherheitsreserve wählen
Reserve ist vor allem an zwei Stellen wichtig: bei der maximalen PV-Spannung und beim zulässigen Ladestrom. Zu knapp dimensionierte Regler sind keine gute Sparstelle, weil ein späterer Austausch meist teurer und nerviger ist als die nächstgrößere Klasse.
- Gesamtleistung aller Module addieren.
- Batteriespannung und Batterietyp festlegen.
- Voc der Reihenschaltung berechnen.
- Kältereserve einplanen.
- Ladestrom auf der Batterieseite abschätzen.
- Regler mit passender Spannung, Stromklasse und Reserve wählen.
Fazit
Wenn Modul, Batterie und Regler sauber zusammenpassen, ist MPPT eine sehr sinnvolle Lösung; wenn die Spannungsgrenzen ignoriert werden, hilft auch das beste Modul wenig. Prüfen Sie zuerst Voc mit Kältereserve, dann den nötigen Ladestrom und erst danach Komfortdetails wie Display oder App. Für kleine Sommer-Verbraucher darf die Lösung schlicht bleiben, bei ganzjähriger oder täglicher Nutzung lohnt sich ein passender MPPT-Regler mit Reserve fast immer.
